Elektromotorisch antreibbares Pumpenaggregat

Die Erfindung betrifft ein elektromotorisch antreibbares Pumpenaggregat gemäß dem Oberbegriff des Patentanspruchs 1.

Zur Verstärkung der Bremskraft bei hydraulischen Bremssystemen werden Bremskraftverstärker eingesetzt, wobei ein pneumatischer bzw. ein Vakuumbremskraftverstärker eine sehr verbreitete, zuverlässige und kostengünstige Lösung darstellt.

Zur Bereitstellung von Vakuum für einen pneumatischen Bremskraftverstärker, dessen Innenraum in wenigstens eine Vakuumkammer und eine Arbeitskammer unterteilt ist, wird Unterdruck benötigt. In vielen Fällen kann der benötigte Unterdruck durch eine Verbindung der Vakuumkammer mit einem Saugrohr eines Verbrennungs-Saugmotors sichergestellt werden. Bei Einsatz von Diesel-, turbogeladenen oder elektrischen Antrieben und zunehmenden Bremskraftbedarf durch beispielsweise höhere Fahrzeuggewichte kann die Unterdruckversorgung nur unzureichend oder gar nicht von dem Fahrzeugantrieb bereitgestellt werden. Um eine ausreichende Unterdruckversorgung zuverlässig sicherzustellen, werden gesonderte Vakuumpumpen eingesetzt, die aus der Vakuumkammer des Bremskraftverstärkers Restluft ansaugen und in die Atmosphäre ausstoßen.

Es existieren unterschiedliche Konzepte der Vakuumpumpen, beispielsweise ist aus DE102009054499DE102009054499A1A1 trocken laufendes elektromotorisch autonom antreibbares Pumpenaggregat bekannt.

In der Automobilindustrie werden sehr hohe Anforderungen in Bezug auf Sicherheit Langlebigkeit, Kosten und Geräuschemissionen auch unter extremen Fahrbedingungen gestellt. Insbesondere trockenlaufende Aggregate sind jedoch vergleichsweise laut und erfordern einen hohen Schalldämpfungsaufwand in Form interner Schwingungsdämpfung und Karosserieentkopplung. Autonom antreibbaren Pumpenaggregate können bedingt durch Bauraumerfordernisse beispielsweise an einem durch Wasserschlag gefährdeten Einbauort in einem Fahrzeug positioniert sein und benötigen einen Kontaminationsschutz um innenliegende Bauteile vor Korrosion oder vorzeitigen Verschleiß durch Kontamination mit Fremdmedien zu bewahren.

Weil solche Aggregate teilweise dessen Innenraum zu Schalldämpfungsmaßnahmen mit einbeziehen, sind aufwendig konstruierte Luftauslasseinheiten erforderlich, welche hinsichtlich Maßnahmen gegen Wassereindrang als verbesserungswürdig angesehen werden. Des Weiteren verfügen beispielsweise Membran-Pumpenaggregate über einen relativ komplexen Aufbau und es besteht Bedarf nach einer Optimierung der Herstellbarkeit und einer Senkung der Kosten und des Montageaufwandes.

Der Erfindung liegt daher die Aufgabe zu Grunde, ein kostengünstiges Pumpenaggregat mit einem verbesserten Geräuschemissionsniveau, einem optimierten Herstell- und Montageaufwand und erhöhter Ausfallsicherheit zu gestalten.

Die Aufgabe wird zusammen mit den kennzeichnenden Merkmalen von dem unabhängigen Anspruch 1 gelöst, indem Mittel zur Reduzierung einer Kontaktfläche zwischen dem Arbeitsraumdeckel und dem Pumpengehäuse vorgesehen sind. Vorzugsweise können die Mittel als wenigstens drei am Umfang eines Gehäuseflansches verteilte Aufformungen ausgebildet sein.

Ebenso können die Mittel in einer weiteren vorteilhaften Ausführungsform am unteren Unterdeckelflansches eines Arbeitsraumdeckels vorgesehen und als wenigstens drei am Umfang des unteren Unterdeckelflansches verteilte Aufformungen ausgebildet sein, so dass zwischen dem Arbeitsraumdeckel und dem Pumpengehäuse eine räumlich stabile Auflage, vorzugsweise eine Dreipunktauflage realisiert werden könnte.

Ebenso können die Mittel zur Reduzierung einer gegenseitigen Kontaktfläche zwischen einem Oberdeckel und einem Unterdeckel eines Arbeitsraumdeckels vorgesehen werden und vorzugsweise als wenigstens drei am Umfang eines Oberdeckelflansches oder eines oberen Unterdeckelflansches oder gleichzeitig an beiden Flanschen verteilte Aufformungen ausgebildet sein, so dass zwischen dem Oberdeckel und dem Unterdeckel eine räumlich stabile Auflage, vorzugsweise eine Dreipunktauflage realisiert werden könnte.

Damit kann zwischen dem Arbeitsraumdeckel und dem Pumpengehäuse aber auch innerhalb eines Arbeitsraumdeckels eine räumlich stabile geometrisch bestimmte Dreipunktauflage realisiert werden. Dadurch entsteht ein schwingungstechnisch günstiges Kontaktbild, Schallanregung und Schallabstrahlung werden reduziert. Flächenpressung im Dichtungsbereich zwischen dem Arbeitsraumdeckel und dem Pumpengehäuse sowie innerhalb des Arbeitsraumdeckels wird gleichmäßiger verteilt, wodurch die Anzahl der notwendigen Befestigungspunkte zwischen dem Arbeitsdeckel und dem Pumpengehäuse und somit auch Herstellkosten und Montageaufwand verringert werden können.

In einer vorteilhaften Weiterbildung der Erfindung kann der Arbeitsraumdeckel von dem Pumpengehäuse und/oder der Oberdeckel von dem Unterdeckel durch wenigstens ein elastisches Entkopplungselement zur Reduzierung einer Schwingungsübertragung getrennt sein. Zusätzlich zu einem regulären Dichtungselement kann in einem Kontaktbereich der Aufformungen und der Gegenkomponente beispielsweise eine dünne elastomere oder polymere Folie angeordnet werden. Dadurch wird die Schalübertragung in den Kontaktbereichen noch weiter reduziert, akustische Entkopplung verbessert, Schallabstrahlverhalten entschärft und gemildert. Ebenso ist es denkbar mehrere einzelne Teilelemente vorzusehen um einzelne Bereiche auf den jeweils korrespondierenden Flanschen von einem direkten Kontakt einer Aufformung zu isolieren.

In einer weiterhin vorteilhaften Weiterbildung der Erfindung kann das beschriebene Entkopplungselement mit wenigstens einem oder mehreren Dichtungselementen zur einer einzelnen Formdichtung verbunden werden, womit ein einfacher Montagevorgang begünstigt und Montagefehler vermieden werden.

In einer weiteren vorteilhaften Ausführung der Erfindung kann innerhalb eines Arbeitsraumdeckels im einem Einlasskanal oder einem Auslasskanal oder in den beiden Kanälen wenigstens ein von einem Ventilplättchen in die Ventilöffnungsrichtung beaufschlagbares Einlegeteil verdrehgesichert angeordnet werden. Dadurch kann beispielsweise der Unterdeckel besonders einfach durch Stanzen oder Umformen hergestellt werden, was Stückkosten durch günstigere Werkzeuge und Ausgangsmaterial sowie höhere Taktzeit erheblich senken kann. Das Einlegeteil kann einfach und kostengünstig aus Kunststoff gespritzt werden und beim zusammengebauten Pumpenaggregat mitunter zur Abstützung einer Ventilscheibe oder Ventilplättchens dienen. Eine besonders günstige Ausgestaltung von Prallflächen zum Aufschlagen der Ventilplättchen beim Ventilöffnen wird kostengünstig ermöglicht.

So kann das Einlegeteil in einer besonders vorteilhaften Ausführungsform wenigstens eine in Ventilöffnungsrichtung verrundete Prallfläche zum Anschlagen des Ventilplättchens beim Ventilöffnen aufweisen. Dadurch kann eine Geräuschentwicklung an den Ventilen beim Betrieb des Pumpenaggregats erheblich reduziert werden.

In einer vorteilhaften Weiterbildung der Erfindung kann das Einlegeteil mit Mitteln zur Arretierung des Einlegeteils ausgestattet sein, welche in dafür vorgesehenen Arretierungsöffnungen eingreifen. Vorzugsweise können derartige Arretierungsöffnungen im Unterdeckel vorgesehen sein, wodurch die Fertigung des Unterdeckels nicht verkompliziert wird und dennoch eine einfache und effektive Arretierung des Einlegeteils ermöglicht.

In einer weiteren vorteilhaften Ausführungsform kann eine Ventilauflagefläche zur Auflage eines Ventilplättchens bei einem geschlossenen Ventilzustand wenigstens eine Ausnehmung zum Reduzieren einer Kontaktfläche zwischen dem Ventilplättchen und der Ventilauflagefläche aufweisen. Hierbei ist es möglich die vorstehend beschriebene Ausnehmung sowohl am Unterdeckel als auch am Oberdeckel anzuordnen. Durch Reduzierung der Kontaktfläche zwischen dem jeweiligen Ventilplättchen und der Ventilauflagefläche und dem damit einhergehendem Hinterlüften des Ventilplättchens, kann das Aufprallgeräusch des Ventilplättchens an der Ventilauflagefläche erheblich verringert werden. Einer Neigung des Ventilplättchens an der Ventilauflagefläche zu haften wird effektiv entgegengewirkt. Dadurch arbeitet das Ventil insgesamt sanfter, geschmeidiger und leiser.

In einer besonders vorteilhaften erfindungsgemäßen Ausgestaltung des Arbeitsraumdeckels kann der Oberdeckel derart geformt werden, dass eine Länge seiner zum Unterdeckel gerichteten Außenkontur wesentlich kleiner als eine Länge einer Außenkontur des korrespondierenden Unterdeckels gestaltet wird. Dadurch kann der Oberdeckel im Wesentlichen lediglich auf eine Umhüllung von den Ein- und Auslasskanälen sowie Ventilen reduziert werden. Es ergeben sich ein hoher Material-, Gewicht- und Bauraumersparnis. Darüber hinaus können Fertigung und Montage sowohl des Oberdeckels als auch des Unterdeckels vereinfacht und Anzahl der Befestigungsstellen drastisch reduziert werden. Darüber hinaus können die Ein- und Auslasskanäle besonders strömungsgünstig ausgelegt werden.

In einer anderen vorteilhaften Ausführungsform kann das Pumpenaggregat elastisch schwingungsentkoppelt in einem Basishalter befestigt werden, wobei die elastische Entkopplung durch Dämpfungselemente erfolgten kann und wobei der Basishalter Stützelemente zur Aufnahme von Dämpfungselementen aufweist und wobei wenigstens ein Stützelement durch eine Umformung des Basishalters gefertigt ist. Die integrierten durch das Umformen erzeugten Stützelemente am Basishalter erlauben eine direkte Aufnahme und Positionierung von Dämpfungselementen unter Einsparung weiterer Zwischenglieder, beispielsweise Schrauben oder Bolzen. Damit können separate Stützelemente eingespart werden, wodurch sowohl die Teileanzahl als auch die Anzahl der erforderlichen Montageoperationen reduziert werden können. Zudem wird der Basishalter zusätzlich versteift und dadurch akustisch in seinem Schallabstrahlverhalten verbessert.

In einer weiteren vorteilhaften Ausgestaltung kann ein Dämpfungselement einen Innenmantel mit einer konischen Innenkontur, und einen Außenmantel aufweisen, wobei der Innenmantel durch einen umlaufenden, schräg zur Rotationsachse des Dämpfungselements gerichteten Kragen sowie durch die wenigstens auf einer Seite des Kragens angeordneten radialen Stege mit dem Außenmantel verbunden sein kann.

Durch die beschriebene Gestalt kann ein Dämpfungselement eine besonders ausgeprägte progressive Federkennlinie aufweisen. Werden. Das Dämpfungselement bringt bei geringen Belastungen beziehungsweise Verformungen eine besonders geringe Widerstandskraft entgegen, wogegen bei hohen Verformungen sich eine besonders hohe Widerstandskraft ergibt. Dadurch kann das Dämpfungselement in einem breitbandiges Belastungs- und Schwingungsspektrum effektiv dämpfen und somit mit einem relativ geringen Aufwand eine effektive Entkopplung des Pumpenaggregats realisieren.

In einer weiteren vorteilhaften Ausführungsform kann ein mit Durchgangsöffnungen versehener Zwischenboden einer zum Auslassen der Luft in die Umgebung des Pumpenaggregats vorgesehenen Luftauslasseinheit mit Mitteln ausgestattet werden, welche dazu geeignet sind, die Durchgangsöffnungen rückschlagventilartig und vorzugsweise wasserdicht zu verschließen.

In einer vorteilhaften Weiterbildung können diese Mittel als eine an den Zwischenboden angeformte und elastisch federnde Lasche ausgeführt werden. Dadurch kann besonders einfach, kostengünstig und ohne zusätzliche Montageschritte ein effektiver Schutz gegen Wassereindrang in den Gehäuseinnenraum des Pumpenaggregats realisiert werden. Die vorgenannte Lasche kann effektiv verhindern, dass durch die Durchgangsöffnungen in die Luftauslasseinheit von außen eingedrungenes Wasser weiter in den Gehäuseinnenraum des Pumpenaggregats durch die Durchgangsöffnungen gelangt und eine Funktionsbeeinträchtigung oder einen Schaden verursacht.

In einer weiteren vorteilhaften Ausführungsform kann die elastische Ventilscheibe eines innerhalb der Luftauslasseinheit angeordneten Rückschlagventils entgegen der Ventilöffnungsrichtung mit einem elastischen Element beaufschlagt werden, wobei das elastische Element vorzugsweise als eine Spiralfeder ausgeführt sein kann. Hierdurch kann einem unerwünschten Öffnen des Rückschlagventils beispielsweise aufgrund von Flattern der Ventilscheibe oder wegen unvorhersehbaren Druckdifferenzschwankungen effektiv entgegengewirkt werden. Zudem wird die Schutzwirkung des Rückschlagventils gegen Wassereindrang in den Gehäuseinnenraum aus der Umgebung des Pumpenaggregats deutlich verbessert.

In einer vorteilhaften Weiterbildung der Erfindung kann zudem ein Scheibenelement zwischen dem elastischen Element und der Ventilscheibe angeordnet werden, wodurch eine besonders gleichmäßige Verteilung der Anpresskraft der Ventilscheibe am Ventilsitz und somit ein gleichmäßiges leises Öffnen und Schließen des Rückschlagventils gefördert wird.

In einer weiteren vorteilhaften Ausführung der Erfindung kann zwischen dem Pumpengehäuse und dem das Pumpenaggregat antreibenden Antriebsaggregat wenigstens zwei elastische Zwischenelemente parallel wirksam zwischengeschaltet werden, wobei ein inneres Zwischenelement zur pneumatischen und hydraulischen Abdichtung gegen Umgebung des Pumpenaggregat vorgesehen ist und ein äußeres Zwischenelement vor allem zur Schwingungsentkopplung des Antriebsaggregats von dem Pumpengehäuse beiträgt.

In einer vorteilhaften Weiterbildung können die Zwischenelemente durch wenigstens zwei und vorzugsweise vier elastische Verbindungsstege miteinander verbunden werden.

Dadurch kann eine Schwingungsübertragung zwischen dem Antriebsaggregat und dem Pumpengehäuse ohne Beeinträchtigung der Dichtungsfunktion effektiv verringert und Montageoperation vereinfacht werden.

In einer besonders vorteilhaften Ausführungsform der Erfindung kann das Verdrängerelement ein Pleuelelelement sowie ein Membranelement umfassen, welches durch ein Umspritzverfahren mit dem Pleuelelelement unlösbar verbunden ist. Dabei kann das Pleuelelelement besonders einfach und kostengünstig vorzugsweise in einem Spritzverfahren aus einem Kunststoffwerkstoff einteilig hergestellt werden und einen Pleuelringteil integriert aufweisen. Dadurch kann das Verdrängerelement nicht nur kostengünstig und effektiv in nur wenigen Prozessschritten hergestellt werden, sondern auch ein besonders geringes Gewicht aufweisen. Damit können das Schwingungsverhalten des Kurbeltriebs verbessert, Geräuschemissionen insgesamt verringert und die Masse des Pumpenaggregats reduziert werden.

Weitere Einzelheiten, Merkmale, Vorteile und Anwendungsmöglichkeiten der Erfindung gehen aus Unteransprüchen zusammen mit der Beschreibung anhand der Zeichnungen hervor. Übereinstimmende Komponenten und Konstruktionselemente werden nach Möglichkeit mit gleichen Bezugszeichen versehen. Nachstehend zeigt:

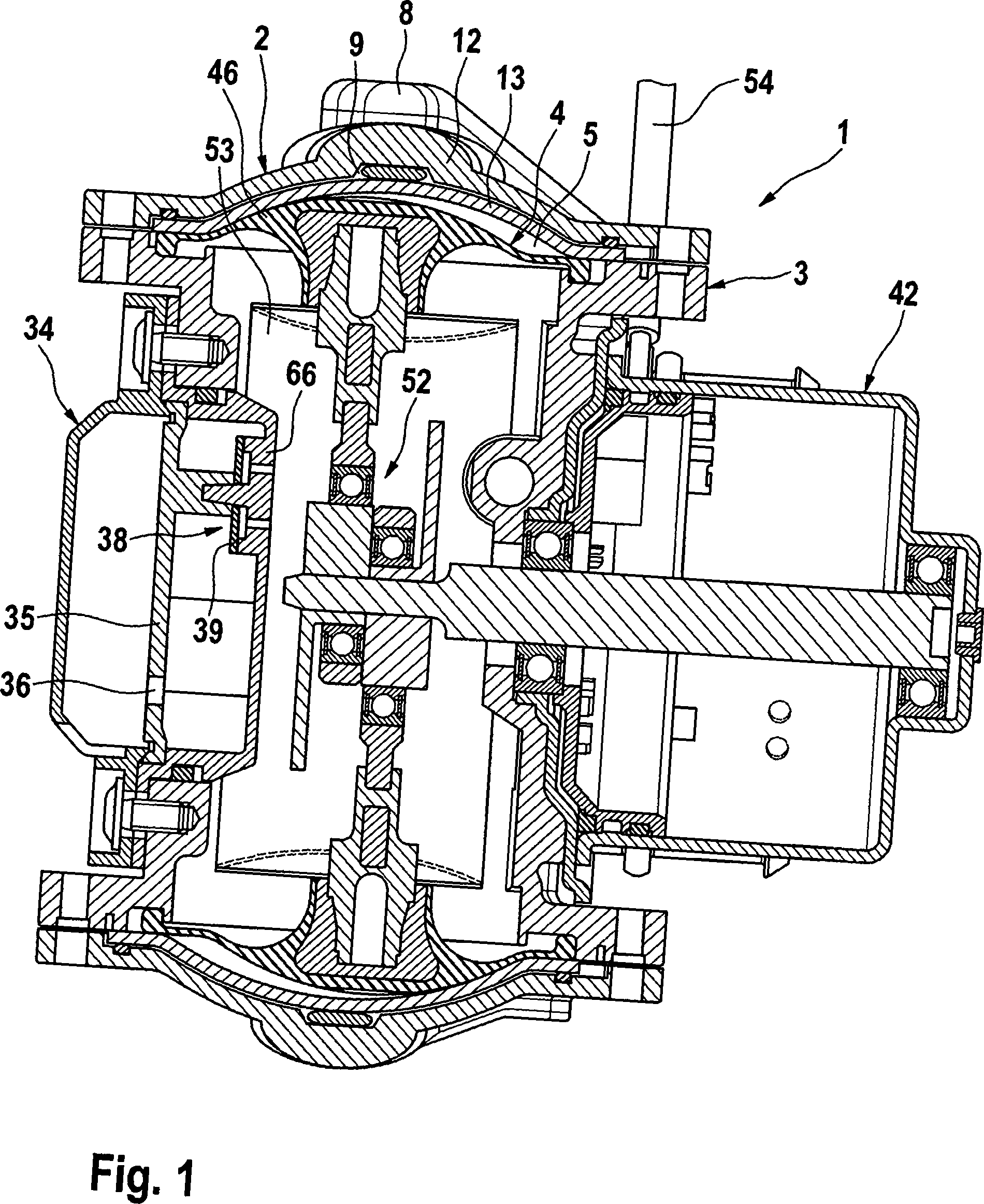

1 Ein bekanntes Pumpenaggregat in Schnittdarstellung

2 Einen bekannten Arbeitsraumdeckel in Schnitt- (a) und Explosionsdarstellung (b).

3 Eine erfindungsgemäße Ausführungsform eines Unterdeckels.

4 Teilschnittdarstellung einer weiteren erfindungsgemäßen Ausführungsform eines Arbeitsraumdeckels.

5 Eine weitere erfindungsgemäße Ausführungsform eines Arbeitsraumdeckels in Explosionsdarstellung.

6 Eine erfindungsgemäße Ausführungsform eines Pumpengehäuses sowie Teilschnittdarstellungen im Zusammenbau.

7 Eine weitere erfindungsgemäße Ausführungsform eines Arbeitsraumdeckels.

8 Eine erfindungsgemäße Ausführungsform eines Zwischenbodens für eine Luftauslasseinheit.

9 Eine erfindungsgemäße Ausführungsform eines Rückschlagventils für eine Luftauslasseinheit.

10 Ein in einem Basishalter montiertes Pumpenaggregat.

11 Eine erfindungsgemäße Ausführungsform eines Basishalters (b) im Vergleich mit einem vorbekannten Basishalter (a).

12 Eine erfindungsgemäße Ausführungsform eines Dämpfungselements in einer räumlichen und einer Schnittansicht.

13 Eine Explosionsdarstellung zum verdeutlichen der Anordnung von erfindungsgemäßen elastischen Zwischenelementen zwischen dem Pumpengehäuse und dem Antriebsaggregat.

14 Eine erfindungsgemäße Ausführungsform eines Verdrängerelements sowie eine Einzeldarstellung eines Pleuelelements.

Weil grundlegende Funktionsweisen von gattungsgleichen Pumpenaggregaten sowie von den an derartige Pumpenaggregate anschließbaren pneumatischen Bremskraftverstärkern hinlänglich bekannt sind, wird nachfolgend auf deren genaue Erläuterung verzichtet, sofern dies nicht als für die Erfindungsbeschreibung wesentlich erachtet wird.

Die 1 zeigt ein bekanntes Pumpenaggregat 1. Das Pumpenaggregat ist als Doppelmembranpumpe mit zwei gegenüberliegenden Verdrängerelementen 4 ausgeführt. Die Verdrängerelemente 4 weisen jeweils ein elastisches Membranelement 46 auf, welche jeweils zwischen einem Pumpengehäuse 3 und einem Arbeitsraumdeckel 2 luftdicht eingespannt sind und dadurch einen Arbeitsraum 5 begrenzen. Jedem Arbeitsraum sind jeweils ein nicht gezeigte Einlass- 6 und ein Auslassventil 7 sowie mit den Ventilen pneumatisch verbundene Ein- 8 und Auslasskanäle 9 zugeordnet. Dabei ist der Einlasskanal 8 pneumatisch mit einer Anschlussleitung 54 verbunden, welche an einem nicht gezeigten pneumatischen Bremskraftverstärker angeschlossen ist. Durch diese Verbindung wird Luft aus einer Unterdruckkammer des Bremskraftverstärkers in die Arbeitskammer 5 angesaugt.

Der Auslasskanal 9 ist pneumatisch mit einem Gehäuseinnenraum 53 des Pumpenaggregats verbunden. Aus dem Gehäuseinnenraum 53 wird die Luft über eine Luftauslasseinheit 34 in die Umgebung abgelassen. Die Luftauslasseinheit 34 ist unterteilt durch einen Zwischenboden 35 mit Durchgangsöffnungen 36 und umfasst weitere Konstruktionselemente wie ein Rückschlagventil 38, welches zwischen einem Luftauslasseinheitboden 66 und dem Zwischenboden 36 angeordnet ist und Lufteintritt in den Gehäuseinnenraum 53 verhindert.

Die Verdrängerelemente 4 werden mittels eines Kurbelantriebs 52 gegensinnig bewegt, so dass dadurch ein Volumen der Arbeitskammer 5 periodisch verändert wird und damit in einem Zusammenspiel mit den Einlass- und ein Auslassventilen eine Lufttransfer aus einem angeschlossenen Bremskraftverstärker über die Arbeitskammer 5 in die Umgebung des Pumpenaggregats erfolgt.

Der Kurbeltrieb 52 wird durch eine elektronisch steuerbare Antriebseinheit 42 in Bewegung versetzt.

Zur Verdeutlichung der Ventilfunktion wird zeigt die 2 einen bekannten Arbeitsraumdeckel 2 in Schnitt- (a) und Explosionsdarstellung (b). Der Arbeitsraumdeckel 2 umfasst einen größeren Oberdeckel 12 sowie einen kleineren Unterdeckel 13, wobei der Oberdeckel 12 einen Einlasskanal 8 sowie einen Auslasskanal 9 integriert aufweist. Dem Einlasskanal 8 ist ein Einlassventil 6 und dem Auslasskanal 9 ein Auslassventil 7 zugeordnet. Die beiden Ventile sind jeweils als Rückschlagventile mit elastischen Ventilscheiben 39‘, 39‘‘, welche in einer geschlossenen Ventilposition an jeweils zugeordneten Ventilauflageflächen 22, 22‘ abdichtend anliegen. Eine Kombidichtung 55 sichert eine luftdichte Trennung zwischen dem Oberdeckel 12 und dem Unterdeckel 13 im Bereich eines Oberdeckelflansches 14 und eines oberen Unterdeckelflansches 15 sowie zwischen dem Einlasskanal 8 und dem Auslasskanal 9.

Mit einem unteren Unterdeckelflansch 11 verpresst der Arbeitsdeckel 2 das in der 1 gezeigte Membranelement 46 pneumatisch dicht gegen das Pumpengehäuse 3 und auf und sichert damit eine pneumatische Begrenzung des Arbeitsraums 5. Den Unterdeckel 13 durchdringende Luftkanäle 24, 24‘ ermöglichen eine Anbindung von Ein- 8 bzw. Auslasskanälen 9 an den Arbeitsraum 5.

Zur Abstützung einer Ventilscheibe beim Öffnen eines gattungsgleichen Ventils gemäß 2 wird im Allgemeinen eine Prallfläche benötigt. In der bekannten Ausführung gemäß 2 ist dies bei dem Einlassventil durch ein mit dem Oberdeckel 12 verbundenes und die Ventilscheibe 39‘‘ einklemmendes Prallelement 56 realisiert. In einer in der 3 gezeigten erfindungsgemäßen Ausführungsform eines Unterdeckels 13 ist diese Funktion durch ein separates Einlegeteil 20 gelöst. Das Einlegeteil 20 verfügt über zwei Arretiernasen 57, welche in die dafür vorgesehene Arretierungsöffnungen 21 im Unterdeckel 13 gesteckt und so verdrehsicher arretiert wird. Damit könne sowohl der Unterdeckel als auch der Oberdeckel erheblich einfacher herstellbar gestaltet werden, Ventilscheiben durch einfache, mit der Kombidichtung 55 verbundenen Ventilplättchen 19 ersetzt und die Prallfläche 58 derart gestaltet werden, dass eine Schallerzeugung beim Aufprallen der Ventilscheibe oder Ventilplättchens reduziert werden kann.

So zeigt 4 eine weitere erfindungsgemäße Ausführungsform, wonach ein, dem Auslassventil 7 zugeordnetes Einlegeteil 20‘ in eine dafür vorgesehene Ausnehmung 59 im Oberdeckel 12 eingelegt wird und dem mit der Kombidichtung 55 verbundenen Ventilplättchen 19 eine verrundete Prallfläche 58‘ zum Anschlagen beim Öffnen des Ventils bietet. Die Prallfläche 58‘ wird durch das Ventilplättchens 19 beaufschlagt, sobald das Auslassventil öffnet und eine Strömung aus dem Arbeitsraum 5 in den Auslasskanal 9 sich aufbaut. Vorzugsweise kann die Prallfläche 58‘ mit einem Radius R = 10mm verrundet werden, jedoch können auch andere ausreichend große Werte gewählt werden, damit zum einen ein besonders leises Anprallen des Ventilplättchens 19 ermöglicht wird, zum anderen um eine Strömungsabrissneigung einer scharfen Körperkante effektiv zu reduzieren. Zusätzlich ist es innerhalb der Erfindung möglich, das Einlegeteil 20‘ mit weiteren Mittels zum Arretieren im Oberdeckel 12, beispielsweise nach Art der 3, zu versehen.

Das Ventilplättchen 19 liegt im geschlossenen Ventilzustand an der Ventilauflagefläche 22. Diese weist eine umlaufende Ausnehmung 23 auf. Dadurch ist die Kontaktfläche zwischen der Ventilauflagefläche 22 und dem Ventilplättchen 19 reduziert, eine Anhaft- bzw. Klebeneigung des elastischen Werkstoffs des Ventilplättchens 19 an der Ventilauflagefläche 22 wird dadurch effektiv reduziert. Zudem wird die aus dem Arbeitsraum 5 durch die Luftkanäle 24 einströmende Luft in der Ausnehmung 23 verteilt und wirkt gleichmäßiger und auf einer größeren Wirkfläche gegen das Ventilplättchen 19. Beim Schließen wird das Aufprallgeräusch des Ventilplättchens 19 an der Ventilauflagefläche 22 durch Hinterlüften und Reduzierung der Kontaktfläche ebenso verringert. Dadurch arbeitet das Ventil insgesamt sanfter, geschmeidiger und leiser. Es versteht sich, dass die Ausnehmung 23 innerhalb der Erfindung auch andere Formen statt des gezeigten umlaufenden Trapezprofils einnehmen darf.

In der 5 ist eine andere Ausführungsform eines erfindungsgemäßen Arbeitsraumdeckels 2 in einer Explosionsdarstellung dargestellt.

Der Oberdeckel 12 ist um Unterschied zu den eingangs beschriebenen Ausführungsformen länglich geformt, und ist formgebungstechnisch im wesentlichen reduziert auf eine tunnelartige Umhüllung von dem Einlasskanal 8 und dem Auslasskanal 9 sowie formintegrierten Prallfläche 58‘ für den Auslassventil 7 und Ventilauflagefläche 22‘ für den Einlassventil 6. Anders als die eingangs beschriebenen Ausführungsformen ist die Länge der Außenkontur 25 des Oberdeckels 12 dabei erheblich kürzer als die Länge der Außenkontur (26) des Unterdeckels 13. Damit kann der Arbeitsdeckel 2 insgesamt erhebliche einfacher und leichter und die Luftkanäle strömungsoptimaler gestaltet werden. Die Kombidichtung 55 in der gezeigten Ausführungsform ist sehr einfach und raumsparend gestaltet und weist integrierte die Ventilplättchen 19 und 19‘ auf.

Der Unterdeckel 13 nimmt die Kombidichtung auf und ist mit Positionierstiften 60 versehen, welche vor allem zum Positionieren des Oberdeckels 12 auf dem Unterdeckel 13 dienen und zusätzlich zur Übernahme von Längs- und Querkräften zwischen den beiden genannten Deckelteilen vorgesehen sein können, indem sie in die korrespondierende an dem Oberdeckel 12 angeformte Stiftführungen 61 eingreifen. Ebenso können die Positionierstiften 60 durch deren Umformung nach der Montage des Oberdeckels 12 zur endgültigen Fixierung des Oberdeckels 12 auf dem Unterdeckel 13 eingesetzt werden. Zu Abdichtung der Stifte weist die Kombidichtung 55 integrierte O-Ringe 62 auf, welche die Positionierstifte 60 im montierten Zustand umgreifen. Die O-Ringe 62 können mitunter die Kombidichtung 55 insgesamt versteifen und gegen Verformungen stabilisieren und somit insgesamt zur einen zuverlässigen und einfachen Montageoperation beitragen.

6 zeigt Details einer Ausführungsform des erfindungsgemäßen Pumpenaggregats. So ist in der Ansicht 6a eine räumliche Schrägansicht auf einen Gehäuseflansch 10 des Pumpengehäuses 3 dargestellt. Die Oberfläche des Gehäuseflansches 10 weist drei am Umfang weitgehend in einem gleichen Abstand zueinander verteilte Aufformungen 16 auf. Die Aufformungen 16 verhindern ein großflächiges Anliegen des (nicht gezeigten) Arbeitsraumdeckels 2 auf dem Pumpengehäuse 3. Eine Kontaktfläche zwischen dem Pumpengehäuse 3 und dem (nicht gezeigten) Arbeitsraumdeckel 2 reduziert und beschränkt sich im montierten Zustand dadurch auf die drei gegenüber der Fläche des Gehäuseflansches 10 kleine, punktartige Kontaktbereiche der Aufformungen 16. Ohne des eingelegten Membranelements 46 (siehe 1, 6e) würde an allen anderen Stellen zwischen dem Arbeitsraumdeckel 2 und dem Pumpengehäuse 3 ein definierter Luftspalt verbleiben. Zwischen dem Arbeitsraumdeckel 2 und dem Pumpengehäuse 3 besteht somit eine Dreipunktauflage.

Bei Betrieb des Pumpenaggregats 1 entstehen sowohl im Arbeitsraumdeckel 2 als auch im Pumpengehäuse 3 Geräusche, beziehungsweise Schallwellen, welche dann durch alle vorhandenen Oberflächen abgestrahlt werden. Geräusche am und im Arbeitsraumdeckel 2 entstehen vor allem aufgrund von Luftverwirbelungen an den Ventilen 6, 7 und in den Luftkanälen 8, 9 und sind meist hochfrequenter als Geräusche am und im Pumpengehäuse 3, welche vor allem den Antriebsaggregat 42 und den mechanischen Kurbeltrieb 52 als Quelle haben. An allen Kontaktflächen zwischen dem Arbeitsraumdeckel 2 und dem Pumpengehäuse 3 werden die Schallwellen übertragen und überlagern sich mehrfach, wodurch beispielsweise unerwünschte Resonanzen entstehen können.

Durch die hohe Flächenpressung in den Kontaktbereichen zwischen den Aufformungen 16 und dem Arbeitsraumdeckel 2 und Vermeidung weiterer schallübertragender Kontaktfläche werden Schallübertragungseffekte zwischen dem Arbeitsraumdeckel 2 und dem Pumpengehäuse 3 reduziert und Resonanzen vermieden. Eine Schallabstrahlung sowohl vom Arbeitsraumdeckel 2 als auch vom Pumpengehäuse 3 wird ebenso erheblich verringert. Um diesen günstigen Effekt noch zu verstärken ist ein dünnes elastisches Entkopplungselement 17 vorgesehen, welches zwischen dem Arbeitsraumdeckel 2 und dem Pumpengehäuse 3 angeordnet ist und sowohl eine direkte Schallübertragung von dem einen auf den anderen Kontrahenten an den 3 vorgenannten Kontaktflächen zu reduziert als auch eine weitgehende Schallentkopplung ermöglicht. Im gezeigten Ausführungsbeispiel ist das Entkopplungselement 17 als eine elastomere Folie ausgeführt und ist mit zwei Dichtungselementen 18 zur einen einzelnen Formdichtung verbunden. Die beiden Dichtungselemente 18 dienen der Abdichtung vom Einlasskanal und dem Auslasskanal an ihrer Trennstelle zwischen dem Arbeitsraumdeckel 2 und dem Pumpengehäuse 3.

In weiteren erfindungsgemäßen Ausführungsformen kann jedoch auf ein derartiges Entkopplungselement auch verzichtet werden.

Es ist bekannt, dass in einem dreidimensionalen Raum eine Dreipunktauflage eine räumlich stabile und mathematisch bestimmte Art der Lagerung eines Körpers darstellt, da ein Massenschwerpunkt des Körpers innerhalb eines virtuellen Dreiecks befindet, dessen Enden die Auflagepunkte sind. Weil in einem dreidimensionalen Raum zudem mehr als drei Vektoren immer linear abhängig sind, wäre es bei mehr als drei Auflagepunkten herstellungstechnisch aufwendiger, einen gleichzeitigen und gleichmäßigen Kontakt aller Auflagepunkte sicherzustellen. Dennoch ist es möglich innerhalb der Erfindung auch mehr als drei Aufformungen vorzusehen um beispielsweise Werkstoffbelastung durch hohe Flächenpressung in den Kontaktbereichen zu beschränken und dennoch Schallübertragungs- und Schallabstrahlungseffekte zu reduzieren.

6b zeigt das in der 6a gezeigte Pumpengehäuse 3 in der Draufsicht, 6c einen Schnitt A-A durch das Pumpengehäuse. 6d zeigt die Ansicht X und die 6e den Schnitt B-B aus der 6b, allerdings bei einem zusammengebauten Pumpenaggregat 1.

6b verdeutlicht dass die Aufformungen 16 in einem weitgehend gleichen Abstand zueinander äußeren Rand des Gehäuseflansches 10 angeordnet sind und eine, relativ zur Gesamtfläche des Gehäuseflansches 10 sehr kleine Kontaktfläche zur Auflage des Arbeitsraumdeckels bieten. Aus der Ansicht c wird ersichtlich, dass die Aufformungen 16 sich nur geringfügig über die Oberfläche des Gehäuseflansches 10 vorspringen.

Die 6d zeigt einen Ausschnitt einer Seitenansicht eines zusammengebauten Pumpenaggregats 1. Zwischen dem Arbeitsraumdeckel 2 und dem Pumpengehäuse 3 ist das Entkopplungselement 17 angeordnet, welcher im Bereich der der Aufformung 16 komprimiert ist. Insbesondere aus der 6e kann man entnehmen, dass der Arbeitsraumdeckel 2 mit dem unteren Unterdeckelflansch 11 auf dem Pumpengehäuse 3 aufliegt und dass die Abdichtungsfunktion der Arbeitskammer 5 gegen die Umgebung des Pumpenaggregats vor allem durch das elastische Membranelement 46 erfolgt, welches an seinem wulstartig verstärkten und versteiften Rand zwischen dem Unterdeckel 13 und dem Pumpengehäuse 3 dichtend verpresst und eingeklemmt ist. Das Entkopplungselement 17 dient vornehmlich einer Schallentkopplung an einer Kontaktfläche zwischen dem Unterdeckel 13 und der Aufformung 16. Der Gehäuseflansch 10 verläuft unterhalb der vorbezeichneten Kontaktfläche in einem Abstand zum Unterdeckel 13.

In der 7 ist ein weiteres erfindungsgemäßes Ausführungsbeispiel eines Ober- 12 und Unterdeckels 13 eines Arbeitsraumdeckels 2 abgebildet. Bei einer bekannten Ausführungsform berühren sich der Oberdeckel 12 mit dem Unterdeckel 13 über den gesamten Umfang des Oberdeckelflansches 14 beziehungsweise des oberen Unterdeckelflansches 15. In der dargestellten Ausführung weist der Oberdeckel dagegen drei am Oberdeckelflansch 14 weitgehend gleichmäßig verteilt angeordnete Aufformungen 16 auf, welche nach dem vorstehend bereits beschriebenen Prinzip eine Dreipunktauflage zwischen dem Oberdeckel 12 und dem Unterdeckel 13 ermöglichen und dadurch eine weitgehende akustische Entkopplung herbeiführen. Es ist möglich innerhalb der Erfindung auch mehr als drei Aufformungen 16 auf dem Oberdeckelflansch 14 zu verteilen oder auch diese ergänzend oder exklusiv am oberen Unterdeckelflansch 15 vorzusehen um beispielsweise Kraftverläufe im Zusammengebauten Zustand oder Herstellung einzelner Komponenten zu optimieren. Ebenso ist es vorstellbar, die Aufformungen am unteren Unterdeckelflansch 11 exklusiv oder ergänzend zu den Aufformungen 16 am Gehäuseflansch 14 (6) vorzusehen.

In der 8 ist eine erfindungsgemäße Ausführungsform eines in der 1 gezeigten Zwischenbodens 35 abgebildet. Der abgebildet. Der Zwischenboden 35 ist aus einem flexiblen Werkstoff gefertigt und weist eine an dem Zwischenboden 35 angeformte ebenfalls flexible Lasche 37 auf. Die Lasche 37 ist derart gestaltet, dass sie sich in ihrer entspannten Ausgangslage an die Oberfläche des Zwischenbodens 35 flächig anschmiegt und die Durchgangsöffnungen 36 in Richtung Gehäuseinnenraum 53 und somit in Richtung Auslasskanal 9 abdeckt beziehungsweise verschließt. Bei einem durch eine Bewegung des Verdrängerelements 5 verursachten Luftstoß wird an beiden Seiten des Zwischenbodens 35 eine Druckdifferenz aufgebaut, welche die Lasche 37 zum Abheben von der Oberfläche des Zwischenbodens 35 und somit Freigeben der Durchgangsöffnungen 36 zwingt. Gleichzeitig wird die Lasche 37 elastisch Vorgespannt. Nach dem Entweichen einer bestimmten Portion Luft durch die Durchgangsöffnungen 36 verringert sich die Druckdifferenz und die Lasche 36 schellt elastisch zurück, verschließt somit die Durchgangsöffnungen 36 und Verhindert das Eindringen von Luft, Schmutz und Feuchtigkeit in den Gehäuseinnenraum 53. Auch die Schallabstrahlung aus dem Gehäuseinnenraum 53 heraus wird durch den Verschluss der Durchgangsöffnungen 36 reduziert. Beim Eindringen von größeren Mengen Wasser in die Luftaustrittseinheit 34 wird die Lasche 37 durch den eingedrungenen Wasserschwall eben noch stärker gegen die Durchgangsöffnungen 36 gepresst und verhindert somit effektiv ein weiteres Vordringen von Feuchtigkeit.

Es sind auch weitere konstruktive Ausführungen der Lasche innerhalb der Erfindung vorstellbar:
Die Lasche 37 ist bei der gezeigten Ausführung als eine einzelne umlegbare Anformung am Zwischenboden ausgeführt, es können jedoch ebenso mehr als eine, den einzelnen Durchgangsöffnungen 36 oder Gruppen von Durchgangsöffnungen 36 zugeordnete Laschen vorgesehen sein.

Ebenso kann die Lasche 37 beispielsweise nicht am Zwischenboden 35 angeformt vorgesehen sein, sondern verdrehbar an diesem gelagert und mit einem elastischen Element gegen die Oberfläche des Zwischenboden gepresst.

9 zeigt eine erfindungsgemäße Ausführungsform eines Rückschlagventils 38, welcher zwischen dem Zwischenboden 35 und dem Luftauslasseinheitboden 66 angeordnet ist und sicherstellt, dass die aus der Arbeitskammer 5 ausgestoßene Luft aus dem Gehäuseinnenraum 53 durch die Luftauslasseinheit 34 in die Umgebung des Pumpenaggregats 1, jedoch nicht wieder hinein gelangen kann. Der Zwischenboden 35 weist eine angeformte Hülse 63 auf, welche einen an dem Luftauslasseinheitboden 66 inmitten des Ventilsitzes 65 angeordneten konischen Dorn 64 umgreift und gleichzeitig die elastische Ventilscheibe 39 gegen den Ventilsitz 65 anpresst. Die Ventilscheibe 39 wird zusätzlich mit einem gegen den Zwischenboden 35 gestützten elastischen Element 40 in Form einer Spiralfeder beaufschlagt. Um eine gleichmäßige Verteilung der Anpresskraft am gesamten Umfang der Ventilscheibe 39 und somit ein zuverlässiges Schließen des Rückschlagventils 38 sicherzustellen, ist zwischen dem elastischen Element 40 und der Ventilscheibe 39 ein starres Scheibenelement 41 zwischengeschaltet.

Einem unerwünschten Öffnen des Rückschlagventils 37 beispielsweise aufgrund von Flattern der Ventilscheibe 39 oder unvorhersehbaren Druckdifferenzschwankungen aufgrund von Wechselwirkungen mit der vorstehend beschriebene Lasche 37 wird dadurch entgegengewirkt.

Die beschriebene zusätzliche elastische Abstützung der Ventilscheibe 39 zwischen dem Ventilsitz 65 und dem Zwischenboden 35 verbessert zudem die Schutzwirkung des Rückschlagventils gegen Wassereindrang in den Gehäuseinnenraum 53 aus der Umgebung des Pumpenaggregats 1 deutlich.

10 zeigt das in einem Basishalter 28 montiertes beziehungsweise aufgehängtes Pumpenaggregat 1. Der Basishalter 28 dient zur karosseriefesten Befestigung des Pumpenaggregats 1. Zur Schwingungsentkopplung werden zwischen dem Pumpenaggregat 1 und dem Basishalter 28 elastische Dämpfungselemente 27 zwischengeschaltet. Damit verfügt das Pumpenaggregat 1 über eine eingeschränkte Bewegungsfreiheit in und um sämtliche Raumrichtungen.

In der 11 sind eine bekannte (Ansicht a) sowie eine erfindungsgemäße Ausführungsform (Ansicht b) des Basishalters 28 in einer räumlichen Darstellung gezeigt.

Zur Aufnahme von Dämpfungselementen 27 weist der Basishalter 28 Stützelemente 29, 29‘ auf. Die Stützelemente 29‘ der Bekannten Ausführungsform sind als separate Bauteile ausgeführt, welche in einem gesonderten Fügevorgang in die dafür vorgesehenen Öffnungen in dem Basishalter eingesetzt werden. Die erfindungsgemäße Ausführung nach 11b dagegen weist in den Basishalter 28 integrierte Stützelemente 29 auf, welche durch Umformung des Basishalterrohlings, beispielsweise durch Tiefziehen oder Drücken erzeugt werden.

Bei Bedarf können derart gestaltete Stützelemente 29 beispielsweise mit einem gerollten oder geschnittenen Innengewinde versehen werden um beispielsweise als ein Fixierpunkt für Stecker, Kabelhalter oder weitere Peripherieelemente oder Aggregate zu dienen.

Ebenso sind innerhalb der Erfindung weitere Ausführungsbeispiele für umformtechnisch erzeugte integrierte Stützelemente vorstellbar – beispielsweise durch Stanzen und Biegen, oder Stauchen.

In der 12 ist ein Dämpfungselement 27 aus einem elastischen Werkstoff, vorzugsweise einem EPDM oder Silikonwerkstoff in einer räumlichen (Ansicht a, schräg von Oben und schräg von Unten) und einer Schnittdarstellung (Ansicht b) dargestellt. Es weist einen Außenmantel 31 und einen Innenmantel 30 auf, wobei der Innenmantel eine rohrförmig konisch gestaltete rotationssymmetrische Innenkontur aufweist, welche mit vorstehend beschriebenen Stützelementen 29, 29‘ des Basishalters oder einem weiteren Befestigungselement korrespondiert. Am Außenmantel 31 ist eine umlaufende Nut 67 angebracht, welche zur Fixierung des Dämpfungselements 27 in einer Bohrung an einem geeigneten Halteelement geeignet ist.

Der Innenmantel 30 ist mit dem Außenmantel 31 über einen umlaufenden schräg zur Rotationsachse R angeordneten Kragen 32 verbunden. Ferner ist der Innenmantel 30 mit dem Außenmantel 31 über mehrere einseitig des Kragens angeordneten, radial strahlenförmig vom Innenmantel 30 zu dem Außenmantel 31 verlaufende Stege 33 verbunden. Durch die konisch zulaufende Innenkontur des Innenmantels 30, den Kragen 32 und die Stege 33 weist das Dämpfungselement 27 bei einer Belastung sowohl quer als auch entlang oder schräg zur Rotationsachse R verformt sich das Dämpfungselement und erzeugt eine vom Grad der Verformung abhängige, anfangs schwache (weiche), bei einer größeren Verformung progressiv ansteigende (harte) und nach einem Kollabieren der freien Zwischenräume zwischen dem Innen 30 und dem Außenmantel 31 besonders hohe Widerstandskraft gegen die Belastung auf. Dadurch werden geringe Schwingungen des Pumpenaggregats effektiv durch den „weichen“ Anteil der Federkennlinie aufgefangen und nicht an die Karosserie weitergeleitet, eine größere Bewegung des Pumpenaggregats durch den harten Anteil der Federkennlinie gedämpft und somit eine breitbandig wirkende effektive Entkopplung realisiert.

Bei der Anbindungsstelle zwischen dem Antriebsaggregat 42 und dem Pumpengehäuse 3 muss sowohl Dicht als auch Schwingungsentkoppelt ausgeführt sein. In der in der 13 gezeigten erfindungsgemäßen Ausführungsform in 13 ist zwischen dem Pumpengehäuse 3 und dem Antriebsaggregat 42 zwei elastische, weitgehend ringförmig ausgeführte und konzentrisch zueinander angeordnete Zwischenelemente 43, 44 vorgesehen. Das innere Zwischenelement 43 weist einen runden Querschnitt auf und dient vor allem der Abdichtung der Schnittstelle. Das innere Zwischenelement 43 ist mit dem äußeren Zwischenelement 44 über vier Verbindungsstege 45 verbunden. Innerhalb der Erfindung ist auch eine andere Anzahl von Verbindungsstegen 45 möglich. Ebenso ist eine weitere Ausführung ohne Verbindungsstege 45 vorstellbar.

Der Querschnitt des äußeren Zwischenelements 44 und der Verbindungsstege 45 ist vorzugsweise quaderförmig gestaltet und dabei derart ausgelegt, dass das äußere Zwischenelement 44 und wahlweise auch die Verbindungsstege 45 bei einem zusammenmontierten Pumpenaggregat 1 zwischen dem Pumpengehäuse 3 und dem Antriebsaggregat 42 komprimiert werden. Dabei verbleit zwischen dem Pumpengehäuse 3 und dem Antriebsaggregat 42 zumindest im Bereich um das äußere Zwischenelement 44 ein definierter Luftspalt. Dadurch wird eine Schwingungsübertragung zwischen dem Antriebsaggregat 42 und dem Pumpengehäuse 3 durch Umwandlung der Bewegungsenergie in Wärme verringert ohne dass die Dichtungsfunktion beeinträchtigt würde.

Die 14 zeigt eine erfindungsgemäße Ausführungsform eines Verdrängerelements 4. Das Verdrängerelement 4 umfasst ein elastisches Membranelement 46 und ein Pleuelelelement 47. Das Membranelement 46 ist auf dem Pleuelelelement 47 durch Umspritzen aufgeformt und dadurch irreversibel verbunden. Um eine dauerhaltbare Verbindung zu ermöglichen weist das Membranelement 46 im Bereich der Umspritzung eine Materialverstärkung auf und das Pleuelelelement 47 verfügt im umspritzten Bereich über einen Schaftkopf 50 mit einem Durchbruch 51, um einen effektiven Anker zu bilden und einem Ablösen des Membranelements 46 vom Pleuelelement 47 im Pumpenbetrieb entgegen zu wirken. Wegen dem Durchbruch 47, welcher nach dem Umspritzen durch den Werkstoff des Membranelements 46 ausgefüllt ist, wird kein zerstörungsfreies Lösen beider Teile voneinander möglich. Innerhalb der Erfindung sind auch weitere Gestalte des Durchbruchs 51 vorstellbar, ebenso das Vorsehen mehrerer Durchbrüche im Schaftkopf 50.

Das Pleuelelelement 47 ist einteilig ausgeführt ist und besteht im Wesentlichen aus einem Schaftteil 48 sowie einem an dem Schaftteil 48 angeformten Pleuelringteil 49. Vorzugsweise kann das Pleuelelement im Spritzverfahren aus einem Kunststoffwerkstoff hergestellt werden, obwohl auch andere Herstellverfahren, beispielsweise Stanzen oder Sintern sowie Metallwerkstoffe ebenso möglich sind.

1

Pumpenaggregat

2

Arbeitsraumdeckel

3

Pumpengehäuse

4

Verdrängerelement

5

Arbeitsraum

6

Einlassventil

7

Auslassventil

8

Einlasskanal

9

Auslasskanal

10

Gehäuseflansch

11

Unterer Unterdeckelflansch

12

Oberdeckel

13

Unterdeckel

14

Oberdeckelflansch

15

Oberer Unterdeckelflansch

16

Aufformung

17

Entkopplungselement

18

Dichtungselement

19, 19‘

Ventilplättchen

20

Einlegeteil

21

Arretierungsöffnung

22, 22‘

Ventilauflagefläche

23

Ausnehmung

24

Luftkanal

25

Außenkontur

26

Außenkontur

27

Dämpfungselement

28

Basishalter

29, 29‘

Stützelement

30

Innenmantel

31

Außenmantel

32

Kragen

33

Steg

34

Luftauslasseinheit

35

Zwischenboden

36

Durchgangsöffnung

37

Lasche

38

Rückschlagventil

39

Ventilplättchen

40

Elastisches Element

41

Scheibenelement

42

Antriebsaggregat

43

Inneres Zwischenelement

44

Äußeres Zwischenelement

45

Verbindungssteg

46

Membranelement

47

Pleuelelement

48

Schaftteil

49

Pleuelringteil

50

Schaftkopf

51

Durchbruch

52

Kurbeltrieb

53

Gehäuseinnenraum

54

Anschlussleitung

55

Kombidichtung

56

Prallelement

57

Arretiernase

58

Prallfläche

60

Positionierstift

61

Stiftführung

62

O-Ring

63

Hülse

64

Dorn

65

Rückschlagventilsitz

66

Luftauslasseinheitboden

67

Nut

R

Rotationsachse
