УСТРОЙСТВО ОЧИСТКИ ВОЗДУХА В ПОМЕЩЕНИИ

29-12-2006 дата публикации
Номер:
EA200600710A2
Контакты:
Номер заявки: 71-00-20060
Дата заявки: 29-12-2005



[0001]

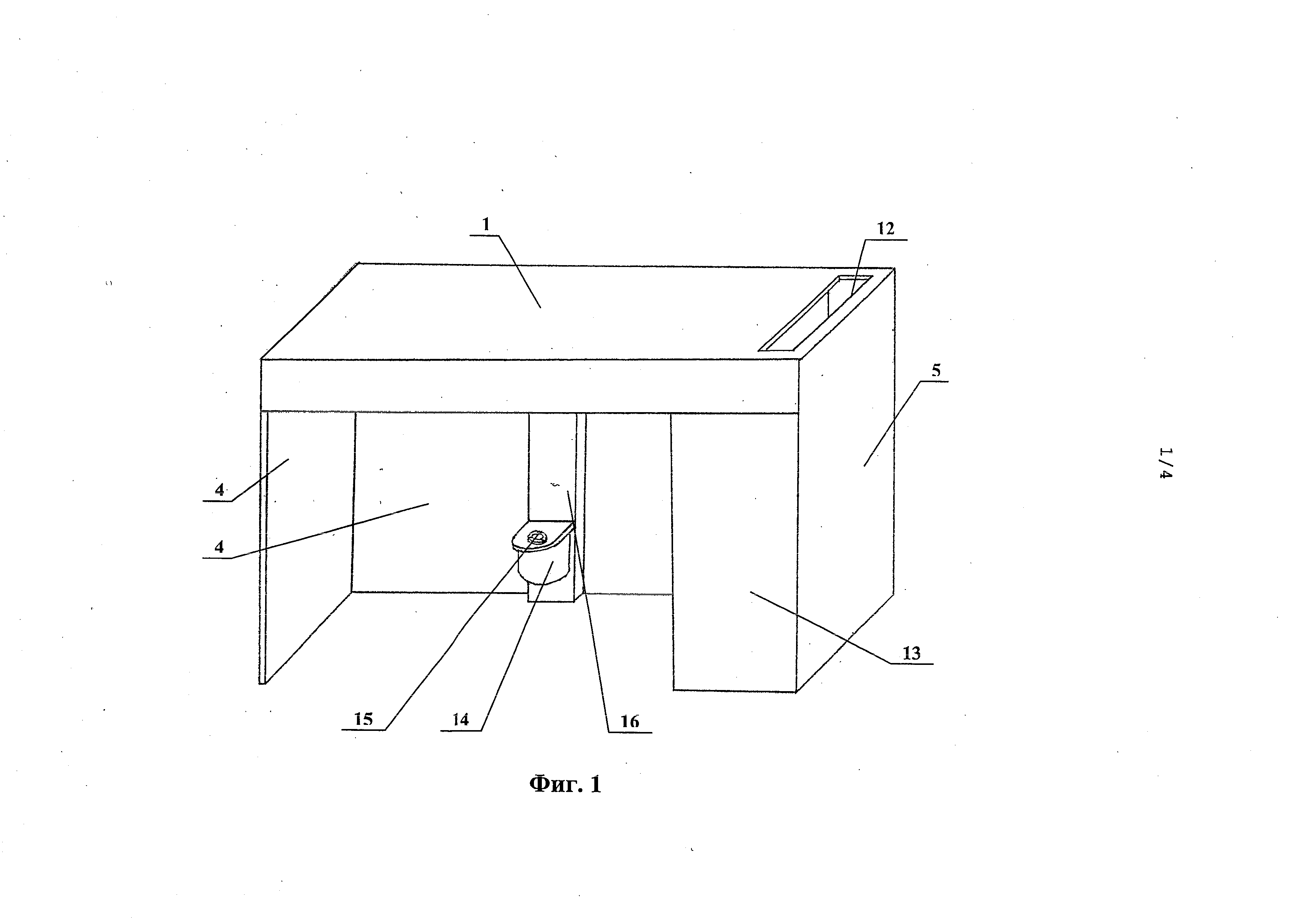

Изобретение относится к устройствам очистки воздуха в помещении, преимущественно, от табачного дыма. Устройство содержит кожух с входным проёмом со стороны его нижней поверхности и каналом воздуховода, средства установки кожуха над заданной областью помещения в виде вертикальных панелей, ограничивающие заданную область помещения с трёх сторон, средства всасывания воздуха через указанный проём, выпускное отверстие в кожухе для вывода воздуха в направлении от заданной области помещения и средства очистки воздуха, расположенные между входным проёмом и выпускными отверстиями и выполненные в виде съёмных фильтров. Устройство снабжено блоком автоматического управления и связанными с ним датчиком движения, средствами освещения, газовым сенсором и индикатором загрязнения, при этом газовый сенсор расположен по потоку после средств очистки воздуха, а средства всасывания воздуха связаны с автоматическим блоком управления. Кроме того, устройство снабжено дополнительным вертикально ориентированным кожухом, в котором образованы вертикальный воздуховод и выводной канал, при этом вертикальный воздуховод в верхней части сообщён с указанным каналом воздуховода кожуха, а в нижней - с выводным каналом, сообщающимся в верхней части с выпускным отверстием, а средства всасывания воздуха и съёмные фильтры расположены в дополнительном кожухе. Средства всасывания воздуха выполнены с возможностью регулирования расхода воздуха. Устройство также снабжено установленной на одной из вертикальных панелей урной с пепельницей и дополнительным каналом, связывающим область в зоне пепельницы с каналом воздуховода кожуха. При этом между пепельницей и урной установлен клапан в виде поворотных заслонок с противовесами, допускающими поворот заслонок от попадания на них окурка. Устройство автоматически включается при появлении движения в зоне действия датчика движения, исключая распространение табачного дыма и неприятного запаха за пределы заданной области помещения. При отсутствии движения в заданной области помещения средства всасывания воздуха могут быть или выключены, или переведены в режим пониженного расхода воздуха, что позволит обеспечить постоянную очистку воздуха в помещении при незначительных расходах электроэнергии и, по существу, бесшумно.
