Пневматический двигатель

Изобретение относится к области машиностроения и может быть использовано в пневмодвигателяХ , например для привода исполнительных устройств воздушных систем летательных аппаратов.

По основному авт. св. № 182442 известен пневматический двигатель, содержаш.ий разм€щен«ые в корпусе, снабженном крышкой, зубчатые колеса внутреннего зацепления с сателлитами, воспринимаюш,ими давление воздуха и передаюшими усилие на выходного вала. Зубчатые колеса соединены планетарно, а для распределения воздуха в подвижном зубчатом колесе предусмотрены отверстия, периодически совпадаюш,ие при работе с подводяшими и отводящими отверстиями в крышке корпуса.

С целью уменьшения времени выбега двигателя и исключения самопроворачивания вала после прекращения подачи рабочей среды в предлагаемом двигателе на валу жестко закреплена полумуфта шариковой стопорной муфты. Вторая полумуфта последней подпружинена и выполнена подвижной с возможностью осевого перемещения, а между крышкой и корпусом предусмотрена управляющая полость с размещенной в «ей мембраной, имеющей в центральной точке контакт с подвижной полумуфтой.

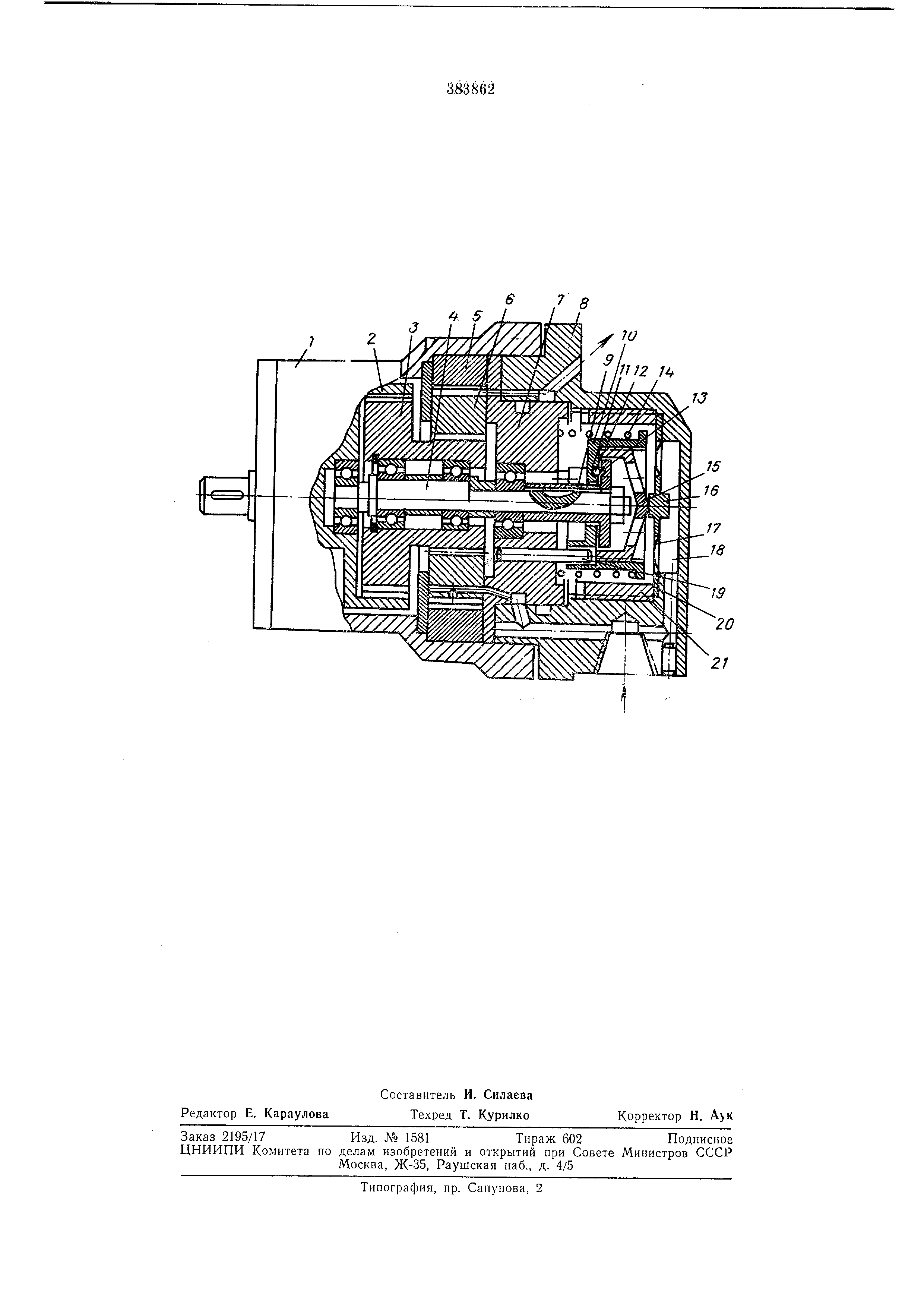

На чертеже показан разрез предлагаемого пневматического двигателя.

Двигатель содержит корпус /, внутри которого расположены две зубчатые передачи внутреннего зацепления, включающие валшестерню 2, сателлит 3, установленный на валу 4, шестерню 5, сателлит 6. Со стороны одного из торцов последнего расположен распределитель 7 заключенный в крышке 8. На валу 4 установлена полумуфта 9, связанная с полумуфтой 10, имеющей гнезда 11, через стопорящие шарики 12, расположенные в гнездах 13 полумуфты 9. Полумуфта 10, поджатая пружиной 14 и через упор 15 контактирующая с жестким центром 16 ме.мбраны 17, ограничивающей управляющую полость 18, установлена на штифтах 19. Л1ембраиа 17 через диск 20 поджата гайкой 21.

Предмет изобретения

Пневматический двигатель по авт. св. № 182442, отличающийся тем, что, с целью сокращения времени выбега и исключения самопроворачивания вала при прекращении подачи рабочей среды, на валу жестко закреплена полумуфта шариковой стопорной муфты , вторая полумуфта которой подпрул инена и выполнена подвин ной с возможностью осевого перемещения, а между крыщкой и корпусом предусмотрена управляющая полость с размещенной в ней мембраной, имеющей в центральной точке контакт с подвижной полумуфтой .
