Виброударное устройство

Изобретение относится к вибрационной и- вибрационно-ударной технике ;И может быть использовано для забивания свай, разрушения мерзлых грунтов к твердых материалов, а также/в качестве устройства, генерирующего колебания.

Известно виброударное устройство, в котором привод возвратно-поступательного движения осуществляется с помощью электромагнитов. Устройство содержит корпус с обмотками электромагнитов , сердечник электромагнита в виде ударной части и систему управления и коммутации электрообмоток с применением тиристоров. Работа осуществляется путем переключения токов в обмотках электромагнита в моменты изменения направления движения (подъем и удар) Dl.

Недостатками данного устройства являются тяжелый режим работы при переключении обморок электромагнита в противоположные стороны, низкий КПД, невысокая частота переключения и небольшой срок его работы. Кроме того, требуется сложная аппаратура переключения.

Наибол.ее близким к предлагаемому по технической сущности является также виброударное устройство, содержащее привод вращательного движения, постоянные магниты, размещенные диаметрально противоположно на статоре, и выполненный из немагнитного материала подвижный элемент, несущий на себе пару диаметрально противоположных ферромагнитных пластин {.2,

Недостаток указанного устройства

10 состоит в том, что в нем имеется две пары магнитов, причем каждая работает только в одном направлении и в тот момент, когда работает одна пара магнитов, а йторая бездействует. Ина15

че говоря, ввиду недоиспользования Мс1гнитов в данной конструкции,-используется много магнитного материаша, Цель изобретения - экономиямагнитныхматериалов ,

20

Указанная цель достигается тем что подвижный элемент виброударного устройства снабжен дополнительной парой диаметрально противоположных ферромагнитных пластин, сдвинутых

25 по вертикали относительно основной пары и поверхнутых относительно нее на угол .

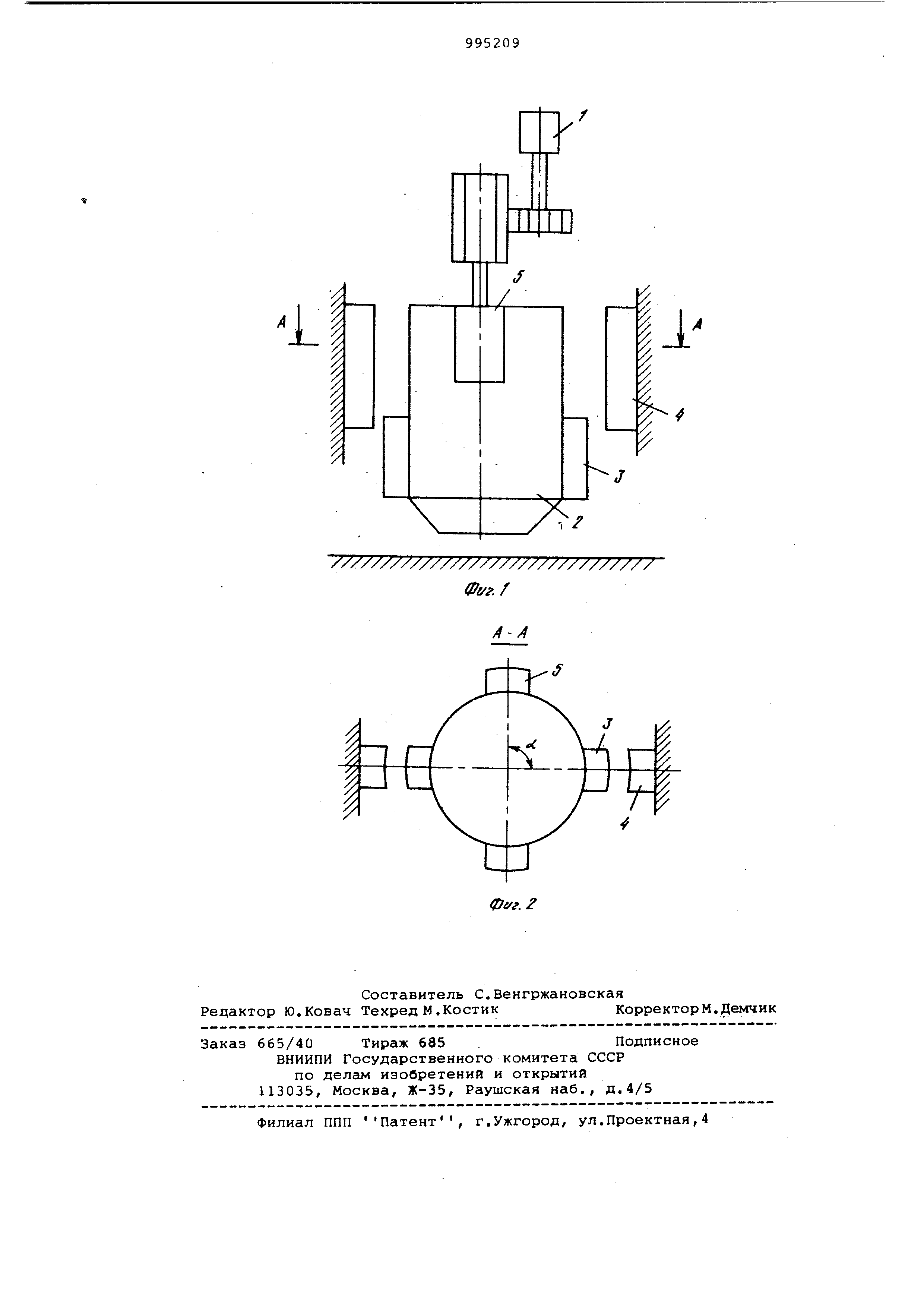

На фиг,1 изображена схема предла гаемого устройства; на фиг,- раэ30 рез А-А на фиг.1.

Устройство состоит из привода 1 вращательного движения, цилиндрического подвижного элемента 2, пары диа метрально противоположно расположенных на роторе ферромагнитных пластин 3, предназаначенных для взаимодействия с постоянными магнитами 4 при подъеме ротора, и дополнительной пары диаметрально противоположно расположенных на роторе ферромагнитных пластин 5, предназначенных для взаимодействия с магнитами 4 при опус- кании (ударе) подвижного элемента, сдвинутой относительно первой пары по вертикали и на угол cL в горизонтальной плоскости, причем 0 as90 .

Устройство работает следующим образом.

Под действием момента вращения, создаваемого приводом 1, подвижный элемент 2, вращаясь, подводит ферромагнитные пластины 3 к магнитам 4, в результате взаимодействия пластин 3 и магнитов 4-подвижный элемент под нимается вверх. При дальнейшем враще НИИ пластины 3 магниты 4 выходят из взаимодейтсвия, а пластины 5 войдут во взаимодействие с магнитами 4, в результате чего, а также под действием силы тяжести произойдет опускание подвижного элемента и удар. При дальнейшем вращении цикл повторяется.

Частота ударов может быть увеличе на путем увеличения количества пар магнитов либо увеличением пар ферромагнитных пластин, либо того и друго го. Изменение зазоров между магнитами и пластинами позволяет менять силу взаимодействия. Увеличение же длины магнитов и пластин позволяет изменять высоту подъема подвижного элемента. Предлагаемое устройство обладает

большей экономичностью в использовании магнитных материалов, так как один магнит используется при подъеме и опускании. Следовательно, увеличивается частота срабатывания каждого

магнита.

Формула изобретения

Виброударное устройство, содержащее привод вращательного движения, постоянные магниты, размещенные диаметрально противоположно на статоре, и выполненный из немагнитного материала подвижный элемент, несущий на себе пару диаметрально противоположных ферромагнитных пластин, отличающееся тем, что, с целью экономии магнитных материалов, подвижный элемент снабжен дополнительной

парой ферромагнитных пластин, сдвинутых по вертикали ,относительно основной пары и повернуты относительно нее на угол О d S 90° .

,Источники информации.

принятые во внимание при экспертизе

1.Авторское свидетельство СССР № 497405, кл. Е 21 С 3/16, 197б„

2.Авторское свидетельство СССР по заявке 2893341/29-33,

кл, Е 02 D 7/12, 1980.
