Устройство для юстировки оптических элементов

07-12-1980 дата публикации
Номер:
SU785832A1
Принадлежит: Предприятие П/Я А-1836
Контакты: 02 123363 МОСКВА
Номер заявки: 2747768
Дата заявки: 06-04-1979

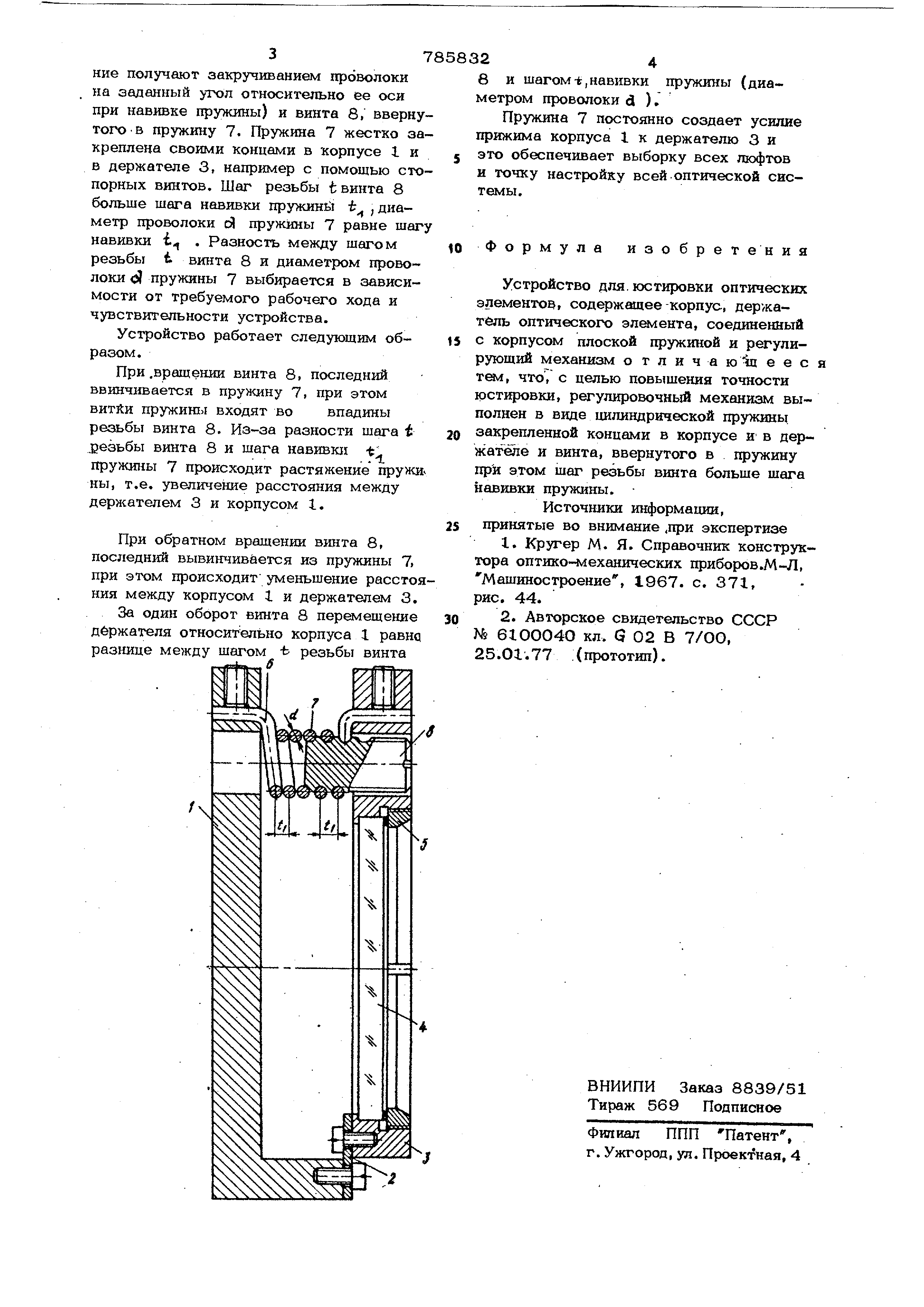

[1]

(54) УСТРОЙСТВО ДЛЯ ЮСТИРОВКИ ОПТИЧЕСКИХ Изобретение относится к области оптики и может быть использовано в ка честве механизма для юстировки оптических элементов при настройке оптиче скйх систем с высокой точностью. Известно устройство для юстировки содержащее корпус, на котором с помощью плоской пружины закреплен держатель с оптической деталью и регулировочный механизм ij. Недостатком этого устройства являе ся его невысокая чувствительность и не достаточное стопорение из-за наличия люфтов. Прототипом является устройство для юстировки оптических элементов, сод жащее корпус, держатель оптического элемента, соединенный с корпусом плос кой пружиной и регулировочный механизм 21 Недостатком указанного) устройства является недостаточная точность юстировки , из-за наличия люфтов в резьбах. ЭЛЕМЕНТОВ Для выборки люфтов в известном устройстве приходится делать сильную пружину, которая будучи закреплена на конце держателя, не создает достаточной силы для выборки люфтов. Целью предлагаемого нзо ютенив: является повышение точности юстпровкя. Эта цель достигается тем, что регулировочный механизм выполнен в виде цилиндрической пружшш, закреплённое концами Б корпусе и в держателе и ввернутся) в пружину, при этом шаг винта больше шага навивки пружины . На чертеже представлено устройство в разрезе. Устройство содержит корпус 1, на котором смонтироэвна плоская пружина 2, соединенная с д жателам 3. Оптическая деталь 4 закреплена в держателе 3 с помощью гайки 5. Регулировочный механизм 6 выполни а виде цилиндрической пружины 7(вьтолненной с межвитковым давлением (межвитковое давле
