AUTO-BRAKE DEVICE AND METHOD FOR WINCH FOR VEHICLE

本发明涉及一种自动刹车装置及方法，尤其是一种适用于各种汽车、游艇的车用绞盘自动刹车装置及方法。

汽车绞盘主要用于农用汽车、越野汽车、游艇、ATV运动车以及其它特别车辆，是车辆、船只自我保护及牵引的装置。可在雪地、沼泽、沙漠、海滩、泥泞山路等恶劣环境中进行车辆自救，并可能在其它条件下，进行清障、拖拉物品、安装设施等作业，是军警、石油、水文、环保、林业、交通、公安、边防、消防及其它野外运动不可缺少的安全装置。绞盘刹车时确保绞盘安全工作的关键，因此绞盘刹车必须可靠。

专利申请号为CN200920115032公开了一种螺纹锥鼓涨紧式绞盘刹车装置，包括刹车联轴器，传动轴，传动轴一端与刹车联轴器通过连接套实现联动，传动轴的另一端设有挡块，传动轴上设有与传动轴螺纹连接的刹车锥，刹车锥与挡块间设有限位环，限位环内壁的一端设有与刹车锥离合的闸瓦，限位环的另一端抵压在挡块的一侧面上。采用锥鼓涨紧的方式进行自动刹车，虽然能够实现刹车，但是由于绞盘在运行过程中，闸瓦与刹车锥不能完全分离，刹车面会产生大量的热，这些热量在密闭的线轴内无法快速散出，导致烧坏尼龙绳，大大降低了绞盘的使用寿命，从而造成安全隐患。

目前的绞盘刹车装置大多都是线轴内加装自动刹车装置，利用凸轮朝一个方向旋转来顶冲凸轮随行附件运动起到刹车作用。多数产品结构复杂，运行故障高，产生热量大寿命短。

发明内容

技术问题：本发明的目的是克服已有技术中的不足之处，提供一种结构简单、装配快捷、刹车可靠性高、工作温度低、使用寿命长的车用绞盘自动刹车装置。

技术方案：本发明的车用绞盘自动刹车装置，包括轴罩、一端伸入到轴罩内的刹车轴，刹车轴伸入轴罩一端上设有的螺旋离合机构，所述螺旋离合机构包括锥体刹车件、扭簧及凸耳盘，锥体刹车件螺纹连接在刹车轴上，凸耳盘键连接在刹车轴上，扭簧的两端分别嵌装在锥体刹车件与凸耳盘的凹槽内，锥体刹车件与凸耳盘的外缘上分别设有可相互重合在一起凸耳；所述的锥体刹车件包括刹车锥和附着的刹车锥表面上的烧结金属摩擦材料，所述的刹车轴另一端设有单列圆锥滚子轴承，单列圆锥滚子轴承上设有与锥体刹车件楔合在一起的制动锥套，制动锥套的外缘上设有与绞盘卷筒内齿圈相啮合的花 键，所述刹车轴上设有对单列滚子轴承进行限位的限位轴台。

.一种使用上述装置的车用绞盘自动刹车方法：当电动机驱动轴转动时，连接在电动机驱动轴上的轴罩顺时针转动，轴罩拨转锥体刹车件转动，锥体刹车件转动挤压扭簧向左移动，拨转锥体刹车件上的凸耳与凸耳盘的凸耳重合，锥体刹车件与制动锥套分离，刹车轴转动带动绞盘的减速器工作，减速器带动与制动锥套花键相啮合的滚筒转动，并带动制动锥套低速运转，当电动机驱动轴停止转动时，锥体刹车件在扭簧的作用下逆时针转动复位，锥体刹车件向右运动，与低速运转的制动锥套楔合并抱紧，刹车轴停止转动，从而使绞盘停止转动。

有益效果：由于采用了上述技术方案，本发明的结构较简单，装配快捷，刹车可靠性高，工作温度低，使用寿命长。解决了现有技术中绞盘自动刹车结构复杂、运行时有害摩擦较多累计热量高、停车后温度高烧坏外围线绳的问题，其与现有技术相比具有如下优点：

(1)采用锥体刹车件与制动锥套卡紧，制动锥套与锥体刹车件之间为锥面接触，表面积大，摩擦力增大，制动可靠；同时采用制动锥套与绞盘卷筒键齿啮合，制动力损耗小，有效提升制动响应，全面提高绞盘的刹车性能；

(2)采用螺旋离合机构，结构简单，制造工艺性、装配性好，能适用动力下正反两个方向运转；

(3)刹车过程扭簧施加扭矩，使得制动更加平稳、震动小、噪音小、可靠性高；

(4)螺旋机构保证了制动的力传递非常可靠高，刹车在工作时，由于锥体刹车件与制动锥套分离，所以在工作工程中没有多余热量产生；

(5)锥体刹车件的锥面面积大，有利于散热同时也提高了刹车的可靠性；刹车在绞盘运动时不会与刹车毂接触不会产生多余的热量，并且锥形刹车片表面积大有利于散热。

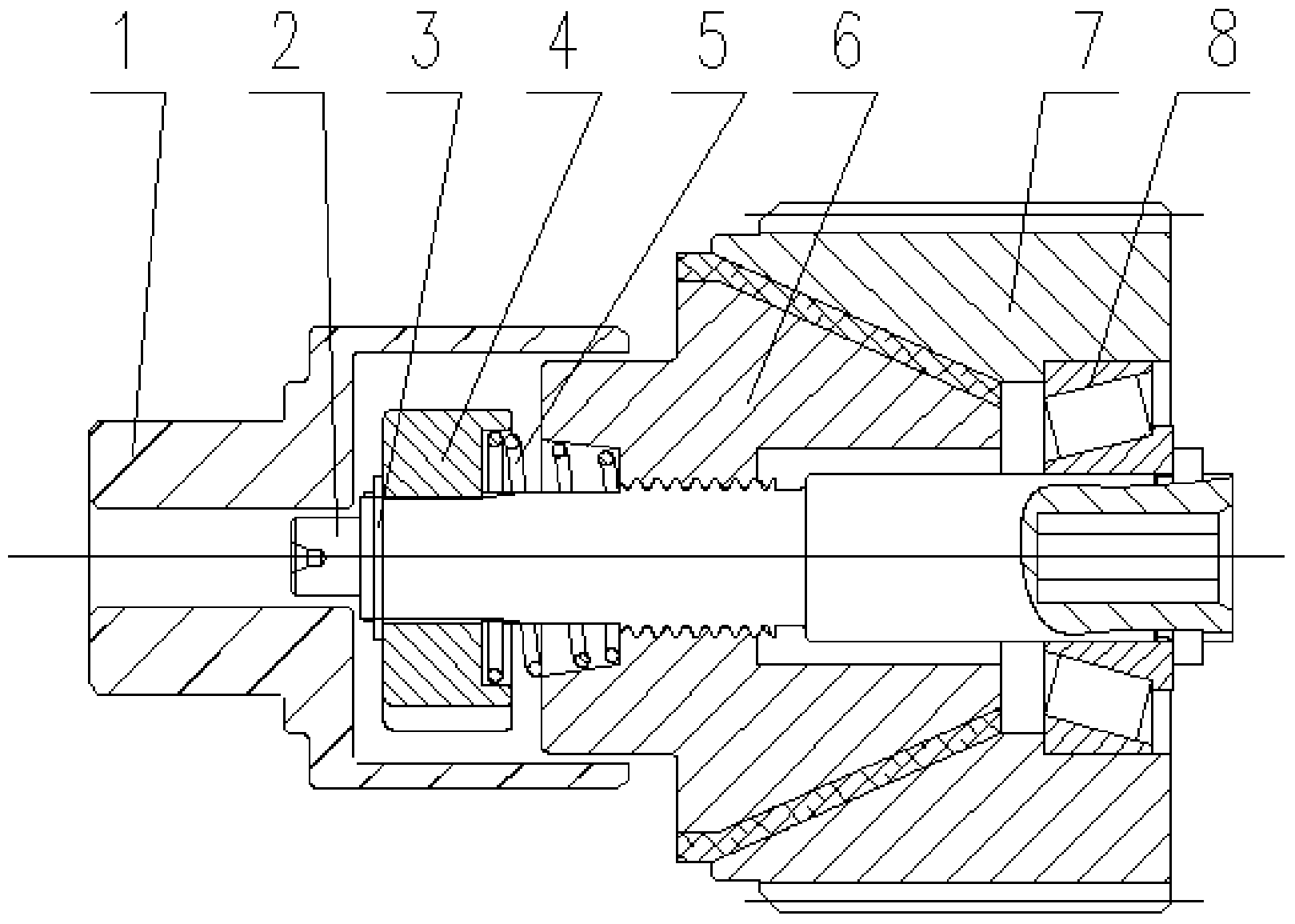

图1是本发明的结构剖视示意图；

图2是本发明去除轴罩的左视结构示意图；

图3是本发明的立体结构爆炸示意图。

图1：1－轴罩，2－刹车轴，3－轴用卡簧，4－凸耳盘，5－扭簧，6－锥体刹车件，7－制动锥套，8－单列圆锥滚子轴承

下面结合附图对本发明的一个实施例作进一步的描述：

本发明的车用绞盘自动刹车装置，主要由轴罩1、刹车轴2、轴用卡簧3、凸耳盘4、扭簧5、锥体刹车件6、制动锥套7、单列圆锥滚子轴承8构成，采用制动锥套7与外线盘花键啮合的方式，刹车轴2、凸耳盘4、扭簧5、锥体刹车件6件组成螺旋离合机构，通过刹车轴2驱动螺旋离合机构实现分离。所述的刹车轴2一端伸入到轴罩1内，刹车轴2伸入轴罩1一端上设有的螺旋离合机构，所述螺旋离合机构包括锥体刹车件6、扭簧5及凸耳盘4，锥体刹车件6螺纹连接在刹车轴2上，凸耳盘4与锥体刹车件6通过螺旋面与刹车轴2轴向啮合，凸耳盘4键连接在刹车轴2上，其外端面上设有轴用卡簧3；扭簧5的两端分别嵌装在锥体刹车件6与凸耳盘4的凹槽内，锥体刹车件6与凸耳盘4的外缘上分别对称设有可相互重合在一起的两个凸耳；凸耳在不工作的时候是不重合的，彼此有角度安装。所述的锥体刹车件6包括刹车锥和附着的刹车锥表面上的烧结金属摩擦材料，所述的刹车轴2另一端设有单列圆锥滚子轴承8，单列圆锥滚子轴承8上设有与锥体刹车件6楔合在一起的制动锥套7，制动锥套7的外缘上设有与绞盘卷筒内齿圈相啮合的花键，所述刹车轴2上设有对单列滚子轴承8进行限位的限位轴台。凸耳盘4与锥体刹车件6之间的扭动产生轴向力推动锥体刹车件6，锥体刹车件6与制动锥套7贴合产生圆周刹车力实现绞盘的制动。

本发明的车用绞盘自动刹车方法：当电动机驱动轴转动时，连接在电动机驱动轴上的轴罩1顺时针转动，轴罩1拨转锥体刹车件6转动，锥体刹车件6转动挤压扭簧5向左移动，拨转锥体刹车件6上的凸耳与凸耳盘4的凸耳重合，锥体刹车件6与制动锥套7完全分离，释放刹车使绞盘正常运转，运转过程中刹车机构没有摩擦。刹车轴2转动带动绞盘的减速器工作，减速器带动与制动锥套7花键相啮合的滚筒转动，并带动制动锥套7低速运转；当电动机驱动轴停止转动时，锥体刹车件6在扭簧5的作用下逆时针转动复位，锥体刹车件6向右运动，与低速运转的制动锥套7楔合并抱紧，刹车轴2停止转动，从而使绞盘停止转动。
