PROCESS FOR LIVE REPLACEMENT OF TENSION HARD-TUBE BUS-BAR JUMPER INSULATOR OF +/- 800KV ULTRA-HIGH-VOLTAGE DC TRANSMISSION LINE

本发明涉及特高压线路施工领域，尤其涉及一种±800kV特高压直流线路带电更换耐张硬管母跳线绝缘子工艺。

随着±800kV直流特高压线路的投运，±800kV线路带电作业课题的研究也成为了目前国内带电作业工作的主要研究方向。

±800kV特高压直流线路带电作业耐张硬管母跳线绝缘子的更换工艺方法在国内尚属空白，亟需进行投入研究。

【发明内容】

有鉴于此，为克服现有技术的不足，有必要提供一种±800kV特高压直流线路带电更换耐张硬管母跳线绝缘子工艺。

一种±800kV特高压直流线路带电更换耐张硬管母跳线绝缘子工艺，包括以下步骤：等电位工人进入等电位；地面电工按照现场勘察测量的配杆长度组装连接成两套提硬管母系统；地面电工分别起吊提硬管母系统，两名等电位电工分别将提硬管母系统下端的硬管母提升卡具安装在硬管母线上，塔上电工将提硬管母系统上端的耐张横担上卡具安装在耐张横担的施工孔上；两名等电位电工同时收紧提硬管母系统中的丝杆，使硬管母提升卡具内的管母线均匀受力，将合成绝缘子上的荷载转移到管母提升系统上；等电位电工拆除合成绝缘子下端的U型挂环螺栓，等电位电工在合成绝缘子下端系一根控制绳，地面电工松出控制绳使合成绝缘子由倾斜状态缓慢靠近塔身且达到自 然垂直状态，等电位塔上电工拆除合成绝缘子上端的U型挂环螺栓，地面电工控制传递绳将合成绝缘子匀速放置地面；地面电工将破损的合成绝缘子从传递绳上拆除，将新合成绝缘子挂在传递绳上，起吊新合成绝缘子至横担端挂点处，塔上电工安装新合成绝缘子的U型挂环螺栓，地面电工收紧控制绳将新合成绝缘子由自然垂直状态变为倾斜状态，等电位电工安装硬管母端U型挂环螺栓；等电位电工检查新合成绝缘子受力情况后松出提硬管母系统中的丝杆，将提硬管母系统上的荷载转移到新合成绝缘子上。

在其中至少一个实施例中，所述提硬管母系统包括硬管母提升卡具、丝杆、绝缘拉杆、耐张横担上卡具，所述硬管母提升卡具、丝杆、绝缘拉杆、耐张横担上卡具组装连接成所述提硬管母系统，所述提硬管母系统组合起来的长度与勘察测量长度一致。

在其中至少一个实施例中，所述硬管母提升卡具包括挂板和主板，所述挂板和主板的两端分别通过耳片，所述挂板的中间位置开设有与所述丝杆相连的挂孔，所述主板上靠近两端处设有容置硬管母线的弧形面，所述耳片上设有使所述挂板和主板拆卸或装配的螺栓。

在其中至少一个实施例中，所述耐张横担上卡具包括安装卡板和挂耳，所述挂耳设置在所述安装卡板的下方，所述安装卡板和挂耳之间设有加强筋，所述安装卡板的侧向截面呈卧U字形以卡设在耐张横担的上的挂点处，所述安装卡板上开设有供螺栓穿过将所述耐张横担上卡具固定在耐张横担上的固定孔，所述挂耳上开设有用于与所述绝缘拉杆连接的挂孔。

在其中至少一个实施例中，所述工艺还包括以下步骤：塔上电工携带传递绳登塔，在横担挂点处打好固定点；地面电工通过传递系统将吊篮与滑轮组系统传递给塔上电工；上电工将吊篮与滑轮组按照吊篮法进出等电位的方式进行塔上布置；等电位电工坐入吊篮，地面电工控制滑轮组系统控制绳使吊篮以固定绳为半径，以圆弧轨迹缓慢靠近耐张塔硬管母线，并在离硬管母线0.5米处使用电位转移棒勾住硬管母进入强电场。

在其中至少一个实施例中，所述工艺还包括以下步骤：等电位电工与塔上电工配合拆除提硬管母系统，地面电工将提硬管母系统通过传递绳传递至地面；等电位电工坐入吊篮并将电位转移棒钩住硬管母，地面电工收紧滑轮组控制绳，待电位转移棒受力后等电位电工松出电位转移棒，等电位电工匀速回到横担；塔上电工将吊篮与传递绳系统传递至地面电工，塔上电工清点塔上有无遗留物后下塔。

本发明的±800kV特高压直流线路带电更换耐张硬管母跳线绝缘子工艺采用转移硬管母及引流线荷载的方法，使跳线绝缘子受力转移到硬管母提升系统承力工具上，从而达到拆除跳线绝缘子两端连接点，顺利更换跳线绝缘子的目的。

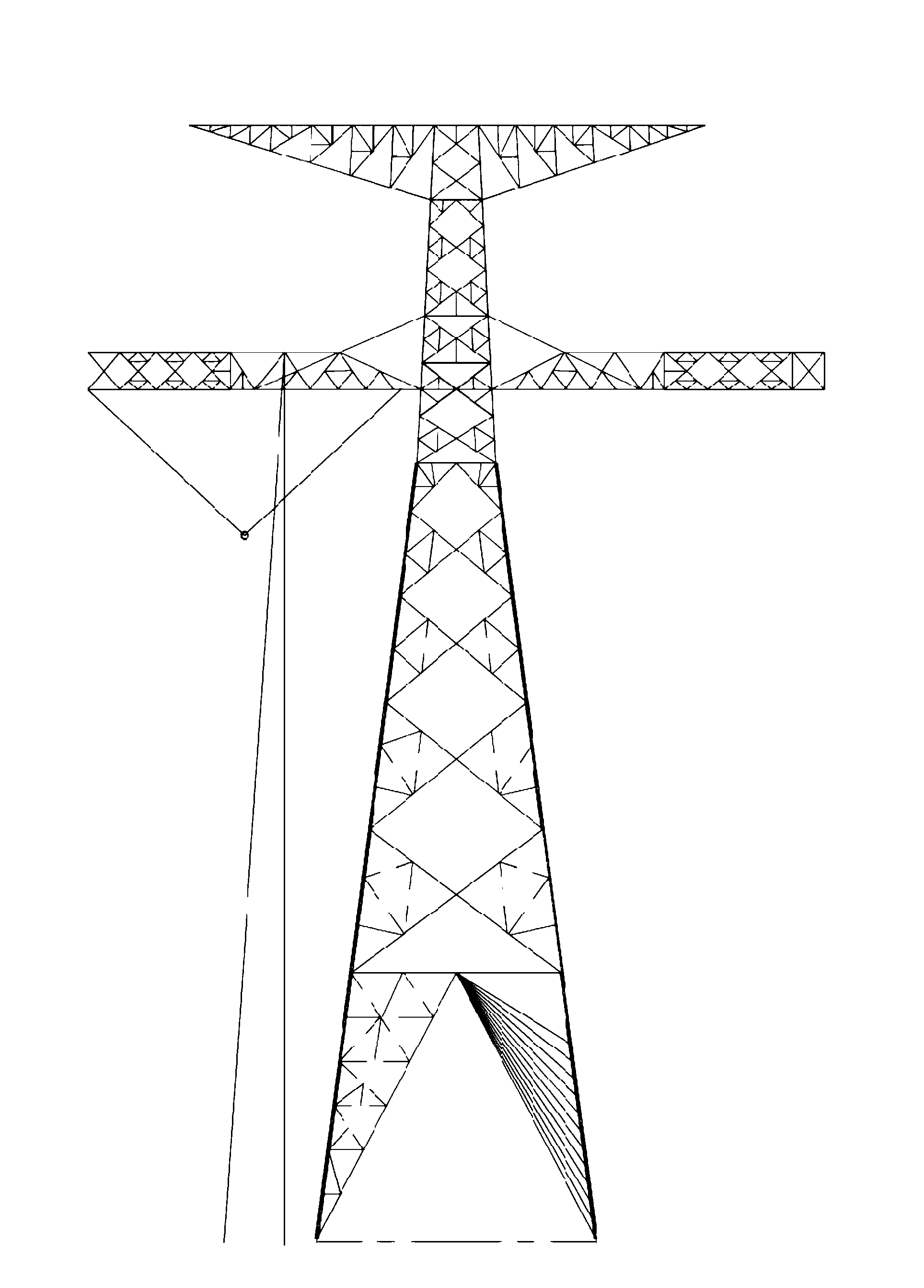

图1为本发明的较佳实施例提供的±800kV特高压直流线路带电更换耐张硬管母跳线绝缘子工艺中的传递绳固定示意图。

图2为本发明的较佳实施例提供的±800kV特高压直流线路带电更换耐张硬管母跳线绝缘子工艺中的吊篮滑轮组系统布置示意图。

图3A、3B分别为本发明的工艺中所使用的硬管母提升卡具的主视图和左视图。

图4A、4B、4C分别为本发明的工艺中所使用的耐张横担上卡具的右视图、主视图和俯视图。

图5为图3为本发明的工艺中所使用的提硬管母系统的主视图。

图6为本发明的较佳实施例提供的±800kV特高压直流线路带电更换耐张硬管母跳线绝缘子工艺中的拆除合成绝缘子的示意图。

为更好地理解本发明，以下将结合附图和具体实例对发明进行详细的说 明。

±800kV特高压直流线路带电作业和500kV带电作业相同首先需保障人员的人身安全，因此，±800kV电压等级屏蔽服、绝缘拉杆、绝缘绳需要首先做预防性电气试验合格，才能在带电作业现场实际操作中使用。预防性电气试验分可分为2种：

(1)操作冲击耐压试验：试验长度6.2m，采用+250/2500μs标准冲击波，施加电压1600kV共15次，应无闪络、无击穿、无发热；

(2)直流耐压试验：试验长度6.2m，施加直流电压950kV。耐压时间5min。应无闪络、无击穿、无发热。

带电作业前需对现场杆塔进行现场勘察，判断现场环境与杆塔技术参数是否满足带电作业条件：

(1)±800kV特高压直流线路耐张塔现场勘察需核实现场大小号侧档距内有无交叉跨越；

(2)±800kV特高压直流线路耐张塔基础周边地形是够满足带电作业场地要求，作业点下方有位置站位；

(3)采用红外测距仪对±800kV特高压直流线路耐张塔横担挂点处下平面与硬管母上平面进行测距，确定提硬管母系统的配杆长度与吊篮固定绳长度；

(4)根据吊篮固定绳长度确定吊篮初始位置及滑轮组固定位置；

(5)技术人员需根据作业杆塔校核等电位电工进入等电位过程中带电作业组合间隙不小于6.6米。

等电位作业人员均须穿戴±800kV带电作业专用屏蔽服(包括帽、屏蔽面罩、连体衣裤、手套、导电袜或导电鞋，下同)。屏蔽服内还应穿阻燃内衣，屏蔽服性能指标应符合GB6568-1和GB6568-2的规定，屏蔽面罩屏蔽效率不得小于20dB。屏蔽服各部位应连接良好、可靠，并使用万用表测量屏蔽服衣、裤最远端点之间的电阻值不得大于20Ω。

本发明的±800kV特高压直流线路带电更换耐张硬管母跳线绝缘子工艺采用转移硬管母及引流线荷载的方法，使跳线绝缘子受力转移到硬管母提升系统承力工具上，从而达到拆除跳线绝缘子两端连接点，顺利更换跳线绝缘子的目的。本发明的±800kV特高压直流线路带电作业耐张硬管母跳线绝缘子更换工艺具体如下：

(1)塔上电工携带传递绳登塔，在横担挂点处打好固定点，按照图1所示安装传递系统。

(2)地面电工通过传递系统，将吊篮与滑轮组系统传递给塔上电工。

(3)塔上电工将吊篮与滑轮组按照吊篮法进出等电位的方法(如图2中所示)进行塔上布置。

(4)塔上电工检查滑轮组系统连接情况完好后，等电位电工坐入吊篮，地面电工控制滑轮组系统控制绳，使吊篮以固定绳为半径，以圆弧轨迹缓慢靠近耐张塔硬管母，在离硬管母0.5米处，使用电位转移棒勾住硬管母，进入强电场。此时，等电位电工与±800kV特高压直流线路达到同等电位。

(5)地面电工按照现场勘察测量的配杆长度将硬管母提升卡具100(如图3A、3B中所示)、机械丝杆200、绝缘拉杆300、耐张横担上卡具400(如图4A、4B、4C中所示)组装连接成提硬管母系统(如图5中所示)，组合起来的长度应与勘察测量长度一致。在操作工艺中，共需提硬管母系统两套。

硬管母提升卡具100包括挂板110和主板120，挂板110和主板120的两端分别通过耳片130连接。挂板110的中间位置开设有挂孔112，用于与液压丝杆200相连。主板120上靠近两端处设有容置硬管母线的弧形面122。耳片130上设有螺栓132，用于使挂板110和主板120拆卸或装配。

耐张横担上卡具400包括安装卡板410和挂耳420，挂耳420设置在安装卡板410的下方，安装卡板410和挂耳420直接设有连接二者的加强筋430。安装卡板410的侧向截面呈卧U字形，用于卡设在耐张横担的上的挂点处。安装卡板410上开设有固定孔，用于将供螺栓穿过将耐张横担上卡具400固 定在耐张横担上。挂耳420上开设有挂孔422，用于与绝缘拉杆300连接。

(6)地面电工分别起吊提硬管母系统，两名等电位电工分别将提硬管母系统下端硬管母提升卡具100安装在硬管母线上。塔上电工将耐张横担上卡具400安装在耐张横担的施工孔上。

(7)管母提升系统安装好后，两名等电位电工同时收紧液压丝杆200，使硬管母提升卡具100内的管母线均匀受力，将合成绝缘子上的荷载转移到管母提升系统上。

(8)请参阅图6，等电位电工拆除合成绝缘子下端U型挂环螺栓，等电位电工在合成绝缘子下端系一根控制绳，地面电工松出控制绳，使合成绝缘子由倾斜状态，缓慢靠近塔身，最终达到自然垂直状态，等电位塔上电工拆除合成绝缘子上端U型挂环螺栓，地面电工控制传递绳，将合成绝缘子匀速放置地面。

(9)地面电工将破损的合成绝缘子从传递绳上拆除，将新合成绝缘子挂在传递绳上，起吊新合成绝缘子至横担端挂点处，塔上电工安装U型挂环螺栓。地面电工收紧控制绳，将绝缘子由自然垂直状态均速变为倾斜状态，等电位电工安装硬管母端U型挂环螺栓。

(10)等电位电工检查新合成绝缘子受力情况后，松出液压丝杆200，将提硬管母系统上的荷载转移到新合成绝缘子上。

(11)等电位电工与塔上电工配合拆除提硬管母系统，地面电工将提硬管母系统通过传递绳传递至地面。

(12)等电位电工坐入吊篮，将电位转移棒钩住硬管母，地面电工收紧滑轮组控制绳，吊篮受力，待电位转移棒受力后，等电位电工松出电位转移棒，等电位电工匀速回到横担(地电位)。

(13)塔上电工将吊篮与传递绳系统传递至地面电工，塔上电工清点塔上有无遗留物后下塔。

本发明的±800kV特高压直流线路带电更换耐张硬管母跳线绝缘子工艺 采用转移硬管母及引流线荷载的方法，使跳线绝缘子受力转移到硬管母提升系统承力工具上，从而达到拆除跳线绝缘子两端连接点，顺利更换跳线绝缘子的目的。

本发明的±800kV特高压直流线路带电作业耐张硬管母跳线绝缘子更换工艺方法具有以下创新之处：

首先，±800kV特高压直流线路带电作业耐张硬管母跳线绝缘子更换工艺方法在全国属于首次；

再者，提硬管母系统的工具的设计和使用在全国属于首次；

最后，带电作业更换±800kV特高压直流线路耐张硬管母跳线合成绝缘子在全国属于首次。

以上所述实施例仅表达了本发明的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形和改进，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
