CHARGING METHOD, TERMINAL, CHARGER AND SYSTEM

本发明涉及充电技术，尤其涉一种充电的方法、终端、充电器及系统。

随着科技的发展，终端的功能变得越来越强大，用户可以通过终端进行办公、娱乐，以至于终端已经成为人们日常生活中不可或缺的一部分。然而，终端的续航能力是有限的，需要用户不断的给终端充电。

但是，随着终端配置的电池的容量越来越大密度越来越高，使得终端充电的时间越来越长，从而严重影响用户的正常使用，导致用户体验较差。

发明内容

本发明实施例提供了一种充电的方法、终端、充电器和系统，能够快速对终端进行充电，从而提升用户体验。

本发明第一方面公开了一种充电的方法，所述方法包括：终端获取与所述终端连接的充电器所支持的充电模式；当所述充电器所支持的充电模式包含开环快充模式时，所述终端检测所述终端和所述充电器是否均处于开环状态；当所述充电器处和所述终端均于开环状态时，所述终端向所述充电器发送开环快充指示；所述终端接收所述充电器按照所述开环快充指示传输的电压和电流，并按照所述开环快充模式进行充电。

其中，可以理解的是，如果充电器没有处于开环状态，终端可以向充电器发送状态调整指示，以使得所述充电器根据所述状态调整指示将充电状态调整至开环状态。需要指出的是，充电器处于开环的状态下才能够支持开环快充模式。

需要指出的是，终端还可以检测电池状态是否达到预设状态，例如电荷电状态、健康状态。

其中，可以理解的是，开环快充指示中可以包括多种参数组合，具体如下所示。

可选的，所述开环快充指示包括所述终端的电池电压值和目标电压值，所述开环快充指示用于指示所述充电器输出所述目标电压值的电压，以及根据所述电池电压值输出电流；

所述终端按照所述开环快充模式进行充电，包括：

所述终端将所述接收到的电压转换为1/K倍充电电压，将所述接收到的电流转换为K倍充电电流，其中，变换系数K为恒定值，所述K为大于1的任意实数；

所述终端按照所述1/K倍充电电压以及所述K倍充电电流对电池进行充电。

可选的，所述开环快充指示包括目标电压值和目标电流值，所述开环快充指示用于指示所述充电器输出所述目标电压值的电压和所述目标电流值的电流；

所述终端按照所述开环快充模式进行充电，包括：

所述终端将所述接收到的电压转换为1/K倍充电电压，将所述接收到的电流转换为K倍充电电流，其中，变换系数K为恒定值，所述K为大于1的任意实数；

所述终端按照所述1/K倍充电电压以及所述K倍充电电流对电池进行充电。

可选的，所述开环快充指示包括所述终端的电池电压值，所述开环快充指示用于指示所述充电器根据所述电池电压值输出电压和电流；

适应性的，所述终端按照所述开环快充模式进行充电，包括：

所述终端将所述接收到的电压转换为1/K倍充电电压，将所述接收到的电流转换为K倍充电电流，其中，变换系数K为恒定值，所述K为大于1的任意实数；

所述终端按照所述1/K倍充电电压以及所述K倍充电电流对电池进行充电。

可以理解的是，充电器中可以支持两个或两个以上充电模式；可选的，当所述充电器所支持的充电模式还包含所述闭环快充模式时，所述方法还包括：检测所述终端中电池的电压以获取电池电压值；当所述电池电压值大于第一预设阈值时，向所述充电器发送闭环快充指示；所述终端接收所述充电器按照所述闭环快充指示传输的电压和电流，并按照所述闭环快充模式进行充电。需要指出的是，当所述电池电压值大于第一预设阈值时，可以用闭环快充模式根据电池的实施电压反馈，进行精细化充电。可以理解的是，所述按照所述闭环快充模式进行充电之前，所述方法还包括：所述终端将充电模式从所述开环快充模式切换至所述闭环快充模式。

可选的，当所述充电器所支持的充电模式还包含所述闭环快充模式时，所述方法还包括：检测所述终端中电池的电压以获取电池电压值；当所述电池电压值大于第二预设阈值时，向所述充电器发送普通充电指示；所述终端接收所述充电器按照所述普通充电指示传输的电压和电流，并按照所述普通快充模式进行充电。

结合第一方面，需要指出的是，所述终端获取与所述终端连接的充电器所支持的充电模式，包括：所述终端检测所述终端与所述充电器之间的通信线的电压信号以确定所述充电器所支持的充电模式。

结合第一方面，需要指出的是，所述终端获取与所述终端连接的充电器所支持的充电模式之前，所述方法还包括：所述终端向与所述终端连接的充电器发送请求消息，所述请求消息用于获取所述充电器所支持的充电模式；

所述终端获取与所述终端连接的充电器所支持的充电模式，包括：

所述终端接收所述充电器发送的反馈消息，所述反馈消息中包含所述充电器所支持的充电模式。

本发明第二方面公开了另一种充电的方法，所述方法包括：当充电器检测到与终端建立连接时，所述充电器与所述终端进行握手以使得所述终端确定所述充电器支持开环快充模式；所述充电器接收所述终端发送的指示信息；当所述指示信息用于指示所述充电器按照开环快充模式充电时，所述充电器根据所述指示信息按照所述开环快充模式输出电压和电流。

结合第二方面，需要指出的是，所述充电器与所述终端进行握手以使得所述终端确定所述充电器支持开环快充模式，实现这一步骤的方法可以是：所述充电器设置通信线的电压信号以使得所述终端根据所述电压信号确定所述充电器支持所述开环快充模式。可选的，实现这一步骤的方法还可以是：所述充电器接收所述终端发送的询问请求，所述询问请求用于获取所述充电器所支持的充电模式；所述充电器向所述终端发送反馈信息，所述反馈信息用于表示所述充电器支持快速充电模式。

结合第二方面，可以理解的是，所述指示信息中可以包含多种信息，具体如下：

可选的，所述指示信息包括所述终端的电池电压值；

所述充电器根据所述指示信息按照所述开环快充模式输出电压和电流，包括：

所述充电器将所述电压调整为K倍的所述电池电压值，其中，K为预存的固定变比系数，K为恒定值且为大于1的任意实数；

所述充电器确定与所述电池电压值对应的电流；其中，所述电池电压值与所述电流的对应关系是预先存储在所述充电器中的；

所述充电器输出所述K倍的所述电池电压值的电压，以及输出与所述电池电压值对应的电流。

可选的，所述指示信息包括所述终端的电池电压值和目标电压值；

所述充电器根据所述指示信息按照所述开环快充模式输出电压和电流，包括：

所述充电器将所述电压调整到所述目标电压值；

所述充电器确定与所述电池电压值对应的电流值；其中，所述电池电压值与所述电流的对应关系是预先存储在所述充电器中的；

所述充电器输出所述目标电压值的电压以及输出与所述电池电压值对应的电流。

可选的，所述指示信息包括所述目标电压值和目标电流值；

所述充电器根据所述指示信息按照所述开环快充模式输出电压和电流，包括：

所述充电器将所述电压调整到所述目标电压值；

所述充电器将所述电流调整到所述目标电流值；

所述充电器输出所述目标电压值的电压以及所述目标电流值的电流。

本发明第三方面公开了一种终端，所述终端包括：获取单元，用于获取与所述终端连接的充电器所支持的充电模式；检测单元，用于当所述充电器所支持的充电模式包含开环快充模式时，所述终端检测所述终端和所述充电器是否均处于开环状态；发送单元，用于当所述充电器和所述终端均处于开环状态时，所述终端向所述充电器发送开环快充指示；接收单元，用于接收所述充电器按照所述开环快充指示传输的电压和电流；充电单元，用于按照所述开环快充模式进行充电。

结合第三方面，可以理解的是，所述开环快充指示中可以包含多组参数，具体如下：

可选的，所述开环快充指示包括所述终端的电池电压值和目标电压值，所述开环快充指示用于指示所述充电器输出所述目标电压值的电压，以及根据所述电池电压值输出电流；

所述充电单元，用于将所述接收到的电压转换为1/K倍输出电压，将所述接收到的输出电流转换为K倍输出电流，其中，变换系数K为恒定值，所述K为大于1的任意实数；

所述充电单元，还用于按照所述1/K倍输出电压以及所述K倍输出电流对电池进行充电。

可选的，所述开环快充指示包括目标电压值和目标电流值，所述开环快充指示用于指示所述充电器输出所述目标电压值的电压和所述目标电流值的电流；所述充电单元，用于将所述接收到的电压转换为1/K倍输出电压，将所述接收到的输出电流转换为K倍输出电流，其中，变换系数K为恒定值，所述K为大于1的任意实数；

所述充电单元，还用于按照所述1/K倍输出电压以及所述K倍输出电流对电池进行充电。

可选的，所述开环快充指示包括所述终端的电池电压值，所述开环快充指示用于指示所述充电器根据所述电池电压值输出电压和电流；所述充电单元，用于将所述接收到的电压转换为1/K倍输出电压，将所述接收到的输出电流转换为K倍输出电流，其中，变换系数K为恒定值，所述K为大于1的任意实数；

所述充电单元，还用于按照所述1/K倍输出电压以及所述K倍输出电流对电池进行充电。

结合第三方面，需要指出的是，所述检测单元，还用于当所述充电器所支持的充电模式还包含所述闭环快充模式时，检测所述终端中电池的电压以获取电池电压值；所述发送单元，用于当所述电池电压值大于第一预设阈值时，向所述充电器发送闭环快充指示；所述接收单元，还用于接收所述充电器按照所述闭环快充指示传输的电压和电流；所述充电单元，用于按照所述闭环快充模式进行充电。

可选的，所述终端还包括切换单元；所述切换单元，用于将充电模式从所述开环快充模式切换至所述闭环快充模式；所述充电单元，用于按照所述闭环快充模式进行充电。

结合第三方面，需要指出的是，所述检测单元，还用于当所述充电器所支持的充电模式还包含所述普通充电模式时，检测所述终端中电池的电压以获取电池电压值；所述发送单元，用于当所述电池电压值大于第二预设阈值时，向所述充电器发送普通充电指示；所述接收单元，用于接收所述充电器按照所述普通充电指示传输的电压和电流；所述充电单元，用于按照所述普通快充模式进行充电。

可选的，所述终端还包括切换单元；所述切换单元，用于将充电模式从所述开环快充模式切换至所述普通充电模式；所述充电单元，用于按照所述普通充电模式进行充电。

结合第三方面，需要指出的是，所述获取单元，用于检测所述终端与所述充电器之间的通信线的电压信号以确定所述充电器所支持的充电模式。

结合第三方面，可以理解的是，所述发送单元，用于向与所述终端连接的充电器发送请求消息，所述请求消息用于获取所述充电器所支持的充电模式；所述获取单元，用于接收所述充电器发送的反馈消息，所述反馈消息中包含所述充电器所支持的充电模式。

本发明第四方面公开了一种充电器，所述充电器包括：握手单元，用于当充电器检测到与终端建立连接时，与所述终端进行握手以使得所述终端确定所述充电器支持开环快充模式；接收单元，用于接收终端发送的指示信息；输出单元，用于当所述指示信息用于指示所述充电器按照开环快充模式充电时，所述充电器根据所述指示信息按照所述开环快充模式输出电压和电流。

结合第四方面，需要指出的是，所述握手单元，还用于设置通信线的电压信号以使得所述终端根据所述电压信号确定所述充电器支持所述开环快充模式。

结合第四方面，可以理解的是，所述接收单元，还用于接收所述终端发送的询问请求，所述询问请求用于获取所述充电器所支持的充电模式；所述握手单元，还用于向所述终端发送反馈信息，所述反馈信息用于表示所述充电器支持快速充电模式。

结合第四方面，需要指出的是，指示信息中可以包含多组参数，具体如下：

可选的，所述指示信息包括所述终端的电池电压值；

所述输出单元，用于将所述电压调整为K倍的所述电池电压值，并输出所述K倍的所述电池电压值的电压；其中，K为预存的固定变比系数，K为恒定值且为大于1的任 意实数；

所述输出单元，还用于确定与所述电池电压值对应的电流，并输出与所述电池电压值对应的电流；其中，所述电池电压值与所述电流的对应关系是预先存储在所述充电器中的。

可选的，所述指示信息包括所述终端的电池电压和目标电压值；

所述输出单元，用于将所述电压调整到所述目标电压值，并输出所述目标电压值的电压；

所述输出单元，还用于确定与所述电池电压值对应的电流值，并输出与所述电池电压值对应的电流。；其中，所述电池电压值与所述电流的对应关系是预先存储在所述充电器中的。

可选的，所述指示信息包括所述目标电压值和目标电流值；

所述输出单元，用于将所述电压调整到所述目标电压值，并输出所述目标电压值的电压；

所述充电器将所述输出电流调整到所述目标电流值，并输出所述目标电流值的电流。

本发明第五方面公开了一种充电系统，其特征在于，所述充电系统包括连接线、第三方面所述的终端以及第四方面所述的充电器；其中，所述终端与所述充电器通过所述连接线连接。

本发明第六部分公开了另一种充电的方法，可以由充电器来识别终端所支持的充电模式，当终端支持开环快充模式时，充电器通知终端调整到开环状态，充电器获取终端充电参数，根据所述充电参数调整电压和电流，并输出调整后的电压和电流。充电参数可以是电池的电压值，也可以电池的电压值和目标电流值、还可以是目标电压值和目标电流值。

其中可选的，充电器获取与所述充电器连接的终端所支持的充电模式；当所述终端所支持的充电模式包含开环快充模式时，所述充电器检测所述终端和所述充电器是否处于开环状态；当所述终端处于开环状态时，所述充电器获取所述终端的目标电压和目标电流；所述充电器输出目标电压和目标电流以使得所述终端按照开环快充模式进行充电。

本发明第七方面公开了一种终端，所述终端包括第一检测电路、第二检测电路、发送电路、接收电路以及充电电路；

所述第一检测电路，用于检测所述终端与充电器之间的通信线的电压信号以确定所述充电器所支持的充电模式；

其中，需要指出的是，终端也还可以通过交互的方式获取充电器所支持的充电方式，例如，发送电路向与所述终端连接的充电器发送请求消息，所述请求消息用于获取所述充电器所支持的充电模式；接收单元，用于接收所述充电器发送的反馈消息，所述反馈消息中包含所述充电器所支持的充电模式。

所述第二检测电路，用于当所述充电器所支持的充电模式包含开环快充模式时，所述终端检测所述终端和所述充电器是否处于开环状态；

所述发送电路，用于当所述充电器和终端均处于开环状态时，所述终端向所述充电器发送开环快充指示；

所述接收电路，用于接收所述充电器按照所述开环快充指示传输的电压和电流；

所述充电电路，用于按照所述开环快充模式进行充电。

其中，需要指出的是，所述充电电路，具体用于将所述接收到的电压转换为1/K倍充电电压，将所述接收到的电流转换为K倍充电电流，其中，变换系数K为恒定值，所述K为大于1的任意实数；还用于按照所述1/K倍充电电压以及所述K倍充电电流对所述电池进行充电。

可选的，所述终端还包括第三检测单元和切换电路，当所述充电器所支持的充电模式还包含所述闭环快充模式时，所述第三检测单元用于检测所述终端中电池的电压以获取电池电压值；所述发送电路，用于当所述电池电压值大于第一预设阈值时，向所述充电器发送闭环快充指示；所述接收电路，用于接收所述充电器按照所述闭环快充指示传输的电压和电流；所述切换电路，用于将充电模式从所述开环快充模式切换至所述闭环快充模式；所述充电电路，用于按照所述闭环快充模式进行充电。

其中，需要指出的是，当所述充电器所支持的充电模式还包含所述普通充电模式时，将开环快充模式切换至普通充电模式的方法与将开环快充模式切换至闭环充电模式的方法一样，在此不重复表述。

本发明第九方面公开了一种充电器，所述充电器包括：电压设置电路、接收电路以及输出电路；其中，电压设置电路用于设置通信线的电压信号以使得所述终端根据所述电压信号确定所述充电器支持所述开环快充模式；接收电路，用于接收终端10发送的指示信息；输出电路，用于当所述指示信息用于指示充电器20按照开环快充模式充电时，根据所述指示信息按照所述开环快充模式输出电压和电流。

可选的，充电器还可以通过交互的方法通知终端所述充电所支持的充电方式，例如充电器还包括发送电路；其中，接收电路用于接收所述终端发送的询问请求，所述询问请求用于获取所述充电器所支持的充电模式；发送电路在所述接收单元接收到询问请求时，向所述终端发送反馈信息，所述反馈信息用于表示所述充电器支持快速充电模式。

从上可知，本发明技术方案提供了一种充电的方法、终端、充电器和系统；在本发明提供的技术方案中，终端获取与所述终端连接的充电器所支持的充电模式；当所述充电器所支持的充电模式包含开环快充模式时，所述终端检测所述终端和所述充电器是否处于开环状态；当所述充电器处于开环状态时，所述终端向所述充电器发送开环快充指示；所述终端接收所述充电器按照所述开环快充指示传输的电压和电流，并按照所述开环快充模式进行充电。通过实施本发明提供的技术方案，在判断出充电器支持开环快充模式模式充电时，终端调整到开环快充模式进行充电，从而缩短充电时间，提升用户体验。

为了更清楚地说明本发明实施例的技术方案，下面将对本发明实施例中所需要使用的附图作简单地介绍，显而易见地，下面所描述的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

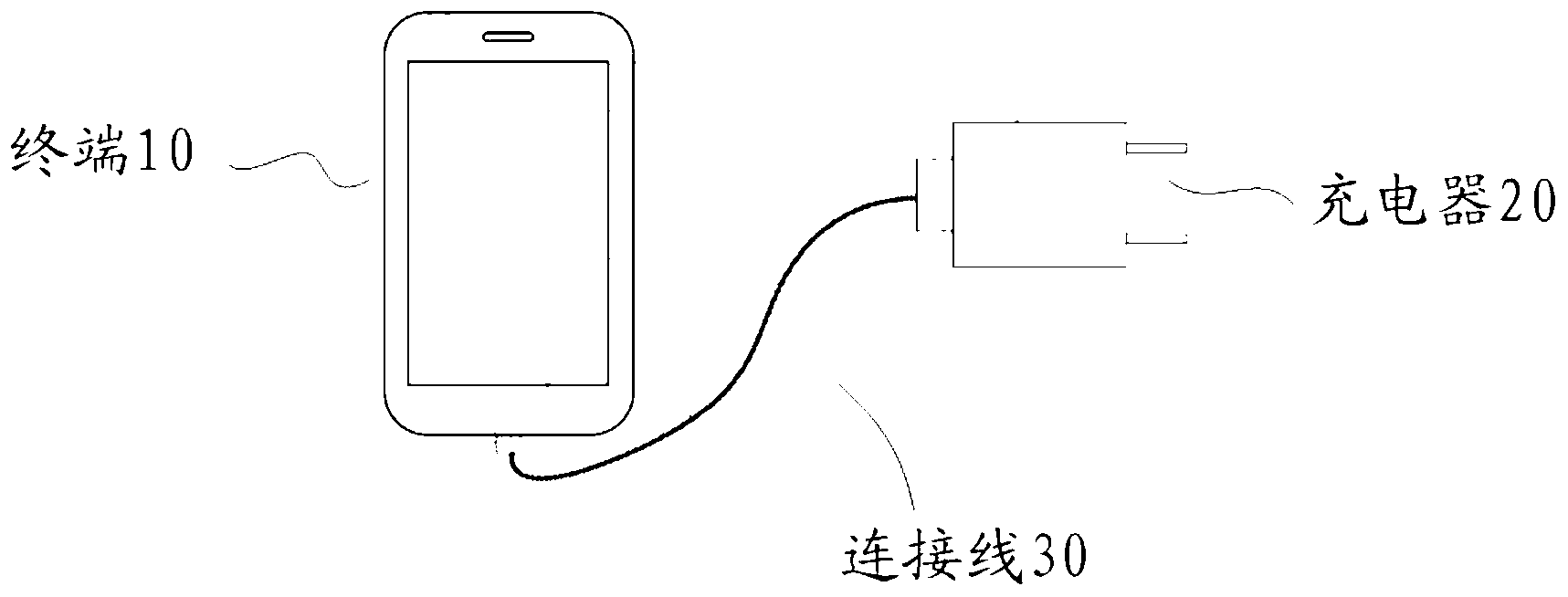

图1是本发明实施例提供的快速充电系统示意图；

图2是本发明实施例提供的一种充电的方法流程图；

图3是本发明实施例提供的另一种充电的方法流程图；

图4是本发明实施例提供的另一种充电的方法流程图；

图5是本发明实施例提供的另一种充电的方法流程图；

图6是本发明实施例提供的另一种充电的方法流程图；

图7是本发明另一实施例提供的终端的结构示意图；

图8是本发明一实施例提供的终端的检测电路结构图；

图9是根据本发明实施例提供的Buck电路图；

图10是根据本发明另一实施例的开关电容变换器电路图；

图11是根据本发明一实施例的提供的充电器结构示意图；

图12是根据本发明另一实施例的提供的快速充电系统示意图；

图13是根据本发明另一实施实例的提供的开关电容变换器结构图。

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明的一部分实施例，而不是全部实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所获得的所有其他实施例，都应属于本发明保护的范围。

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明的一部分实施例，而不是全部实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所获得的所有其他实施例，都应属于本发明保护的范围。

随着终端不断的强大，人们对终端的依赖性越来越强，甚至片刻不离身。人们可以通过终端进行通讯、娱乐、办公等，因此终端在日常生活中扮演着重要的角色，随之而来的问题就是，大量的应用同时长时间的运行，导致终端的耗电量较快，而且由于终端配置的电池容量大密度高，使得充电速度较慢，严重影响了用户的使用，导致用降低了用户体验。

本发明提供了一种快速充电系统(简称快充系统)，该快充系统能够实现快速充电。具体的快充系统示意图请见图1。所述系统包括终端10、充电器20和连接线30；终端10通过连接线30与充电器20连接；

其中，需要指出的是，如图2所示，该系统通过以下流程进行快速充电：

S101、终端10用于获取与终端10连接的充电器20所支持的充电模式；

其中，终端10可以是手机、平板电脑、智能穿戴式设备，计算机等电子设备。

其中，该终端中的电池通常为锂离子电池，在此不对电池的类型做限制。

其中，终端10可以检测终端10与充电器20之间的通信线的电压信号以确定所述充电器所支持的充电模式。

可选的，终端10与充电器20之间除了连接线还可以具备单独的通信线(D+和D-两根线)。例如，不同类型的充电器一般会通过给D+、D-施加不同的电压来提供充电类型等参数，终端10检测通信线的电压信号以确定充电器20所支持的充电模式，如下表所示，当检测到D+为0.6V，D-为0V时，认为是支持普通充电模式的充电器，当检测到 D+为3.3V，D-为0.6V时，认为支持9V2A充电，当检测D+为0.6V，D-为3.3V时，认为支持开环快充。

其中，需要指出的是，终端10还可以通过交互的方式获取充电器20所支持的充电模式，其中交互的方式可以是无线通信(终端和充电器都具备无线通信模块，例如无线保真Wi-Fi，蓝牙，紫蜂Zigbee等)。例如，具体交互过程可以是：终端10向与终端10连接的充电器20发送请求消息，所述请求消息用于获取充电器20所支持的充电模式；终端10接收充电器20发送的反馈消息，所述反馈消息中包含充电器20所支持的充电模式。

可以理解的是，终端10与充电器20之间的连接线集成了通信功能，可以进行终端10和充电器20之间的信息传递。

S102、当充电器20所支持的充电模式包含开环快充模式时，终端10用于检测终端10和充电器20是否均处于开环状态；

可以理解的是，终端10可以包含多种充电方式，例如开环充电模式或闭环充电模式或者普通充电模式。所以需要检测终端10是否处于开环状态，具体是指终端10中的直流/直流转化模块(DC/DC)是否工作在开环状态；其中，需要指出的是，该DC/DC模块是将充电器传输的电流转换成给电池充电的电流。

需要指出的是，所述开环充电模式是指终端采用固定变比的DC/DC变换方式进行充电，也就是说DC/DC模块采用固定占空比工作，基于电池实时电压反馈，连续性调整充电器的输出电压和输出电流，该DC/DC变换方式转换效率更高，使得输出到手机侧电池中的充电电流可以较大，有效提升了整个快充系统的充电效率，从而有效缩短充电时间。

需要指出的是，所述闭环充电模式是指终端采用变比的DC/DC变换方式进行充电。

同理，充电器20可以支持一种充电模式，也可以包含多种充电方式，例如开环充电模式或闭环充电模式或者普通充电模式。所以需要检测充电器20是否处于开环状态。当充电器20处于开环状态时，可以向终端10发信息进行通知以使得终端10确定所述充电器20处于开环状态。

可选的，当充电器20所支持的充电模式包含开环快充模式时，终端10检测该终端的DC/DC模块是否工作在开环状态，如果该DC/DC没有工作在开环状态，则调节该DC/DC模块工作在开环状态，以进行开环模式充电；

可选的，当充电器20所支持的充电模式包含开环快充模式和闭环快充模式时，可以先将终端的DC/DC模块调整到开环状态以开环快充模式进行充电；当终端中电池电压达到第一预设阈值时，再将终端的DC/DC模块调整到闭环状态以闭环快充模式进行充电。

S103、当充电器20和终端10处于开环状态时，终端10用于向所述充电器发送开环快充指示；

其中，需要指出的是，开环快充指示可以通过传递多种参数来使得充电器20进行充电；

例如，所述开环快充指示包括终端10的电池电压值和目标电压值，用于指示充电器20输出所述目标电压值的电压，以及根据所述电池电压值输出电流；

再例如，所述开环快充指示包括目标电压值和目标电流值，用于指示充电器20输出所述目标电压值的电压和所述目标电流值的电流；

又例如，所述开环快充指示包括终端10的电池电压值，用于指示所述充电器根据所述电池电压值输出电压和电流；

S104、当接收到终端10发送的开环快充指示时，充电器20用于根据所述指示按照所述开环快充模式输出电压和电流；

需要指出的是，当所述指示信息包括终端10的电池电压值时；充电器20将所述电压调整为K倍的所述电池电压值，其中，K为预存的固定变比系数，K为恒定值且为大于1的任意实数；充电器20确定与所述电池电压值对应的电流；其中，所述电池电压值与所述电流的对应关系是预先存储在充电器20中的；充电器20输出所述K倍的所述电池电压值的电压，以及输出与所述电池电压值对应的电流。

可以理解的是，当所述指示信息包括所述终端的电池电压值和目标电压值时，充电器20将所述电压调整到所述目标电压值；充电器20确定与所述电池电压值对应的电流值；其中，所述电池电压值与所述电流的对应关系是预先存储在所述充电器中的；充电器20输出所述目标电压值的电压以及输出与所述电池电压值对应的电流。

可选的，当所述指示信息包括所述目标电压值和目标电流值时，所述充电器将所述电压调整到所述目标电压值；所述充电器将所述电流调整到所述目标电流值；所述充电器输出所述目标电压值的电压以及所述目标电流值的电流。

S105、终端10用于接收充电器20按照所述开环快充指示传输的电压和电流，并按照所述开环快充模式进行充电。

其中，需要指出的是，所述终端按照所述开环快充模式进行充电，包括：

终端10将所述接收到的电压转换为1/K倍充电电压，将所述接收到的电流转换为K倍充电电流，其中，变换系数K为恒定值，所述K为大于1的任意实数；终端10按照所述1/K倍充电电压以及所述K倍充电电流对电池进行充电。其中，可以理解的是，K和1/K都是根据能量守恒得到的理论值，但是，在充电的过程中存在热量损耗，也就是说，终端10按照所述1/K倍充电电压以及所述K倍充电电流对所述电池进行充电可以理解为，终端10按照接近所述1/K倍充电电压(例如95％至99％的1/K倍充电电压)以及接近所述K倍充电电流(例如95％至99％的K倍充电电流)对所述电池进行充电。

可以理解的是，本发明实施例提供的快充系统中的终端在判断充电器支持开环快充模式时，能够通过开环快充模式对终端进行快速充电，从而提升用户体验。

如图3所示，在本发明另一个实施例中，提供了一种具体充电的方法，该方法可应用于图1所描述的快充系统。所述方法，包括：

S201、终端10确认与充电器20连接状况，以及终端10的电池的状态；

其中，连接状况可以理解是是否能够通电、是否能够通信等。电池的状态一般需要确认电池是否与终端连接良好、电池的荷电状态、电池的健康状态等。

S202、终端10与充电器20通讯以确定充电器20支持的充电模式；

需要指出的是，可以终端主动向充电发送信息进行询问，也可以使充电器主动上报自己所支持的充电模式。

S203、当确认该充电器20支持开环快充模式时，终端10将该终端10的充电模式调整至开环快充模式，并向充电器20发送调整工作状态指示；

其中，需要指出的是，如果终端10本身就处于开环快充模式的话，那就不需要再进行调整了。

S204、充电器20根据终端10发送的调整工作状态指示，将工作状态调整至开环状态；

其中，需要指出的是，如果充电器20本身就处于开环状态，那就不需要再调整了；

S205、充电器20获取终端10中电池实测电压和电流；

S206、充电器20根据存储模块中存储的充电曲线，以及所获取的电池实测电压和电流调整充电器的输出电压和输出电流；

S207、终端10按照开环快充模式对接收到的电压和电流进行转换，并利用转换后的电压和电流进行充电。

其中，可选的，当充电器20不支持开环快充模式时，充电器输出预设值电压以使得终端10根据预设值电压进行充电；

其中可以理解的是，当检测到终端10中电池的电压达到某一预设阈值时，充电器20和终端10就会断开电连接以停止充电。例如，如果电池充满的话电压为4.5V，那么检测到电池电压达到4.49V或4.48V就可以停止充电。以上数字不做限制，也不一一列举。

如图4所示，在本发明另一个实施例中，提供了一种具体充电的方法，该方法可应用于图1所描述的快充系统。所述方法，包括：

S301、终端10检测通信线的电压信号以获取充电器20所支持的充电模式；其中，需要指出的是，通信线连接终端10和充电器20；

S302、当充电器20所支持的充电模式包括开环快充模式时，终端10调整至开环状态，并向充电器发送开环快充指示以使得充电器20按照开环快速模式输出电压和电流；

其中，需要指出的是，当终端处于开环状态时，会按照预设的固定最大占空比工作(例如可以是最大的占空比，从而提高充电效率)，依靠充电器侧调节输出电压实现快充，能够以较大的充电电流充电，缩短充电时间。

而且，还需要指出的是，当以开环快充模式充电时，快充系统采用高电压低电流方式进行快速充电，连接线和充电电路中的充电电流相对较小，降低了连接线缆的要求，同时也降低了充电系统的发热。

S303、当充电器20所支持的充电模式不包括开环快充模式但是包括闭环快充模式时，终端10调整至闭环状态，按照根据检测到的电池电压、充电电流以及预存的充电曲线进行充电。

其中，需要指出的是，当终端处于闭环状态时，能够采用9V2A或5V1.8A等制式实现充电，兼容其他充电协议。

其中，需要指出的是，当终端10的电池电压值达到第三预设阈值(该第三预设阈值接近电池满电荷时的电压值，例如可以是电池满电荷时的电压值的99％)时，通知充电器20停止充电。

从上可知，本发明提供的快充系统能够兼容不同输入电压，兼容不同充电器，针对不同的输入电压或充电器，采用不同的控制策略，当充电器能够进行快充时，采用开环控制方式，采用固定占空比工作，并基于电池实时电压反馈，连续性调整充电器的输出电压和输出电流，而当充电器不能进行快充时，采用闭环控制方式，基于电池实时电压反馈，连续性调整充电器的输出电压和输出电流。

如图5所示，在本发明另一个实施例中，提供了一种具体充电的方法，该方法可应用于图1所描述的快充系统。所述方法，包括：

S401、终端10检测通信线的电压信号以获取充电器20所支持的充电模式；其中，需要指出的是，通信线连接终端10和充电器20；

S402、当充电器20所支持的充电模式包括开环快充模式时，终端10调整至开环状态，并向充电器20发送开环快充指示以使得充电器20按照开环快速模式输出电压和电流；

S403、当检测到终端10的电池电压值大于第一预设阈值且所述充电器20所支持的充电模式包括闭环快充模式时，终端10将充电模式从开环快充模式调整至闭环快充模式，根据检测到的电池电压值、充电电流以及预存的充电曲线进行充电。

其中，需要指出的是，当终端10的电池电压值达到第三预设阈值(该第三预设阈值接近电池满电荷时的电压值，例如可以是电池满电荷时的电压值的99％)时，通知充电器20停止充电。

如图6所示，在本发明另一个实施例中，提供了一种具体充电的方法，该方法可应用于图1所描述的快充系统。所述方法，包括：

S501、终端10检测通信线的电压信号以获取充电器20所支持的充电模式；其中，需要指出的是，通信线连接终端10和充电器20；

S502、当充电器20所支持的充电模式包括开环快充模式时，终端10调整至开环状态，并向充电器发送开环快充指示以使得充电器20按照开环快速模式输出电压和电流；

S503、当检测到终端10的电池电压值大于第二预设阈值且所述充电器20所支持的充电模式包括普通充电模式时，终端10将充电模式从开环快充模式调整至普通充电模式，根据普通充电模式进行充电。

其中，需要指出的是，普通充电模式可以是除了开环快充模式和闭环快充模式之外的其他模式。

其中，第一预设阈值和第二预设阈值可以一样，也可以不一样。

例如普通充电模式中，充电器提供的可以是5V/0.5A或者9V/1A等等，在此不一一列举。

其中，需要指出的是，当终端10的电池电压值达到第三预设阈值(该第三预设阈值接近电池满电荷时的电压值，例如可以是电池满电荷时的电压值的99％)时，通知充电器20停止充电。

下面结合图7详细描述根据本发明实施例的快充系统(如图1所示)中的终端10。其中，终端10包括获取单元610、检测单元620、发送单元630、接收单元640以及充电单元650；

获取单元610，用于获取与终端10连接的充电器所支持的充电模式；

其中，需要指出的是，获取单元610可以通过检测所述终端与所述充电器之间的通信线的电压信号以确定所述充电器所支持的充电模式。

其中，可选的，终端10可以通过交互的方法获取充电器所支持的充电模式；例如，发送单元630向与所述终端连接的充电器发送请求消息，所述请求消息用于获取所述充电器所支持的充电模式；获取单元610，用于接收所述充电器发送的反馈消息，所述反馈消息中包含所述充电器所支持的充电模式。

检测单元620，用于当充电器20所支持的充电模式包含开环快充模式时，所述终端检测所述终端和所述充电器是否均处于开环状态；

发送单元630，用于当充电器20和终端10均处于开环状态时，所述终端向所述充电器发送开环快充指示；

其中，需要指出的是，开环快充指示可以包含不同参数来指示充电器20传输电压和电流；例如，所述开环快充指示包括所述终端的电池电压值和目标电压值，所述开环快充指示用于指示所述充电器输出所述目标电压值的电压，以及根据所述电池电压值输出电流；

再例如，所述开环快充指示包括目标电压值和目标电流值，所述开环快冲指示用于指示所述充电器输出所述目标电压值的电压和所述目标电流值的电流；

又例如，所述开环快充指示包括所述终端的电池电压值，用于指示所述充电器根据所述电池电压值输出电压和电流。其中，需要指出的是，电池电压值可以通过检测电路来检测。如图8所示，在检测终端(手机)电池电压的一个具体的检测电路中，在电池上串联一个开关Qb，充电时，让开关Qb导通，当检测电池电压时，将开关Qb关断，充放电电流完全为0，使线路和内阻压降降至最小，同时Qd导通，电池电压经过R1R2分压后送至后端模数转换器或比较器，从而获得电池电压值。

接收单元640，用于接收充电器20按照所述开环快充指示传输的电压和电流；其中，具体实现中，可以通过接收电路来接收所述充电器传输过来的输出电压和输出电流。

充电单元650，用于按照所述开环快充模式进行充电。

其中，需要指出的是，充电单元650，具体用于将所述接收到的电压转换为1/K倍输出电压，将所述接收到的输出电流转换为K倍输出电流，其中，变换系数K为恒定值，所述K为大于1的任意实数；还用于按照所述1/K倍输出电压以及所述K倍输出电流对所述电池进行充电。

其中，需要指出的是，可选的，充电单元中650包括变换电路和充电电路；变换电路，用于将所述接收到的电压转换为1/K倍输出电压，将所述接收到的输出电流转换为K倍输出电流；充电电路按照所述开环快充模式进行充电。可选的，所述变换电路为Buck 电路或开关电容变换。

举例来说，如图9所示，变换电路采用固定占空比buck方式。固定占空比buck中开关管Q1、Q2组成一个桥臂，由驱动信号V1、V2驱动交替开通，将直流电压Vin转换成具有固定占空比的脉冲电压，实现K倍变换系数的降压，经电感L3滤波输出直流电压Vout＝Vin/K。将占空比固定到最大值，可以进行高效充电。另外，固定占空比buck方式也可以用多个buck按照相位顺序并联成多相buck。

举例来说，如图10所示，DC/DC变换模块还可采用开关电容变换器。开关电容变换器中4个开关管串联，Q1Q2中点和Q3Q4中点连有电容C7，V2～V5为开关管的驱动，其中V2V5互补、V3V4互补。2:1开关电容变换器可以按固定比例2:1将输入电压按降压成一半，Vin经过变换电路输出Vout≈Vin/2。开关电容变换无需电感，损耗可以显著降低，因此转换效率可以显著提高，可以实现更大充电电流。

可选的，需要指出的是，所述终端还包括切换单元660；

检测单元620，还用于当所述充电器所支持的充电模式还包含所述闭环快充模式时，检测所述终端中电池的电压以获取电池电压值；

发送单元630，用于当所述电池电压值大于第一预设阈值时，向所述充电器发送闭环快充指示；

接收单元640，还用于接收所述充电器按照所述闭环快充指示传输的电压和电流；

切换单元660，用于将充电模式从所述开环快充模式切换至所述闭环快充模式；

充电单元650，用于按照所述闭环快充模式进行充电。

可选的，需要指出的是，检测单元620，还用于当所述充电器所支持的充电模式还包含所述普通充电模式时，检测所述终端中电池的电压以获取电池电压值；

发送单元630，用于当所述电池电压值大于第二预设阈值时，向所述充电器发送普通充电指示；

接收单元640，用于接收所述充电器按照所述普通充电指示传输的电压和电流；

充电单元650，用于按照所述普通快充模式进行充电。

从上可知，本发明提供的终端识别充电器所支持的充电模式，当充电器能够支持开环快充时，终端切换至开环状态，采用固定占空比工作，并基于电池实时电压反馈，连续性调整充电器的输出电压和输出电流，从而缩短充电时间，达到快充的目的。

如图11所示，该快充系统中的充电器20包括握手单元1010、接收单元1020和输出单元1030；

握手单元1010，用于当充电器20检测到与终端10建立连接时，与终端10进行握手以使得终端10确定充电器20支持开环快充模式；

需要指出的是，握手单元1010可以通过设置通信线的电压信号以使得所述终端根据所述电压信号确定所述充电器支持所述开环快充模式；

另外充电器可以通过交互的方式来通知终端10该充电器20所支持的充电模式。例如，接收单元1020接收所述终端发送的询问请求，所述询问请求用于获取所述充电器所支持的充电模式；握手单元1010在所述接收单元接收到询问请求时，向所述终端发送反 馈信息，所述反馈信息用于表示所述充电器支持快速充电模式。

接收单元1020，用于接收终端10发送的指示信息；

输出单元1030，用于当所述指示信息用于指示充电器20按照开环快充模式充电时，根据所述指示信息按照所述开环快充模式输出电压和电流。

其中，可以理解的是，指示信息中可以以不同的方式来指挥充电器20调整电压和输出电路。

例如，所述指示信息包括所述终端的电池电压值；输出单元1030包括调整电路和传输电路；

调整电路，用于将所述电压调整为K倍的所述电池电压值；

输出电路，用于输出所述K倍的所述电池电压值的电压；其中，K为预存的固定变比系数，K为恒定值且为大于1的任意实数；

调整电路，还用于确定与所述电池电压值对应的电流；

输出电路，还用于输出与所述电池电压值对应的电流；其中，所述电池电压值与所述电流的对应关系是预先存储在所述充电器中的。

再例如，所述指示信息包括所述终端的电池电压和目标电压值；

调整电路，用于将所述电压调整到所述目标电压值；

输出电路，用于输出所述目标电压值的电压；

调整电路，还用于确定与所述电池电压值对应的电流值；

输出电路还用于输出与所述电池电压值对应的电流；其中，所述电池电压值与所述电流的对应关系是预先存储在所述充电器中的。

又例如，所述指示信息包括所述目标电压值和目标电流值；

调整电路，用于将所述电压调整到所述目标电压值；输出电路，用于输出所述目标电压值的电压；

调整电路，还用于将所述输出电流调整到所述目标电流值；所述输出电路，还用于输出所述目标电流值的电流。

如图12所示，本发明实施例提供了另一种快充系统，该快充系统包括充电器和终端(以手机为例)；其中，需要指出的是，该充电器具备输出固定直流电压的功能，或者具备根据终端电池电压或者电池荷电状态调节输出电压或输出电流的功能。

该充电器包括AC/DC转换模块、充电控制模块、通讯模块、存储模块；

其中，AC/DC转换模块用于将交流电源提供的交流电转换成直流电；

其中，需要指出的是，如果该充电器连接的是直流电源时，那么该充电器也会包括DC/DC转换模块。

通信模块，用于与终端进行交互以使得所述终端确定所述充电器支持开环快充模式；或者用于与终端交互以使得所述充电器确定所述终端支持开环快充模式。

举例来说，所述通信模块，可以传递充电器或电池信息，电流电压信息，温度信息，以及命令。比如，利用USB的D+D-两根线上的不同压组合来确定充电电流大小：可以把D+D-的电压分成m个档，则可以确定m*m个电流值，或者通过数字信号传递等等。

所述通信模块，用于当接收到终端发送的开环快充的命令时，向充电控制模块发送指令；

所述充电控制模块，用于根据通信模块发送的指令调整输出电压，以及输出与所述指令对应的输出电流。其中，指令与电流的对应关系存储在存储模块中。

该手机包括DC/DC变换模块、电池模块、电池检测模块以及充电管理模块；

该手机中的DC/DC变换模块可以工作在开环状态也可以工作在闭环状态。其中该手机中的DC/DC变换模块可以是开关电容变换器、或临界模式软开关Buck或其他变换器，在此不一一列举。

需要指出的是当该DC/DC变换模块工作在开环状态时，按照固定变比对接收到的电压和电流进行转换。

进一步，需要指出的是，DC/DC变换模块有2种以上工作模式，可以工作在闭环状态与开环状态，具体的，根据充电器支持的工作模式工作在与之相应的模式，达到最大充电电流或最优效率的效果。

进一步，当检测到充电器支持开环模式充电时，手机的的DC/DC变换模块工作在开环状态，当充电器不支持开环模式充电时，相应的，手机DC/DC变换模块工作在闭环状态。

如图13所示，以开关电容变换器为例，当手机与充电器通讯，确定充电器支持开环快充模式时，开关电容变换器的开关管工作于定频定占空比状态，Q1、Q4相位相差180°，占空比约为50％(存在死区)，Q2、Q3相位相差180°，占空比约为50％(存在死区)，Q1与Q2相位相差180°，此时电池的充电电流和充电电压由充电器通过调节输出电压来控制。

当手机与充电器通讯，确定充电器不持开环快充模式时，变换器工作于闭环状态，具体的控制方式可以有两种

A)Q1和Q4直通，

电路简化为buck电路，Q2和Q3驱动互补，存在死区。

通过调节占空比来实现控制充电电压和电流

B)Q1、Q4互补、Q2、Q3互补

Q1、Q2相位相差180°，通过调节占空比来实现控制充电电压和电流，工作于闭环状态时，手机充电管理模块中有充电电流和充电电压的预设值，DC/DC变换模块按照预设值调节充电电压和电流完成充电过程。

所述电池检测模块，用于检测电池电压；可以理解的是，当该电池检测模块检测电池电压时，可以停止充电或者降低充电电流从而确保检测精度。

该电池检测模块还可以获取电池电流以及电池的荷电状态、健康状态等。

充电管理模块，包括通讯模块，模式选择模块，存储模块等，用于与充电器交互、手机供电以及充电模式选择的管理。

需要指出的是，该快充系统的个充电的过程包括预充电(电池电压小于3V)、快充(电池电压大于3V小于4.2V)、慢充(电池电压大于4.2小于4.5V)，括号中的数字用于举例说明。

其中，还需要指出的是，确定充电器所支持的充电模式和确定终端所支持的充电之 后的过程中，既可以由充电器来主导，可以由终端来主导。

例如，充电器通过发送信息来询问终端所支持的充电模式，当终端所支持的充电模式包括开环快充模式时，充电器确定是否自己也支持开环快充模式；当充电器也支持开环快充模式时，就通知终端开始进行开环快速充电。

反之，终端可以通过发送信息来询问充电器所支持的充电模式，当充电器所支持的充电模式包括开环快充模式时，终端确定是否自己也支持开环快充模式；当终端也支持开环快充模式时，就通知充电器开始进行开环快速充电。

本领域普通技术人员可以意识到，结合本文中所公开的实施例描述的各示例的单元及算法步骤，能够以电子硬件、或者计算机软件和电子硬件的结合来实现。这些功能究竟以硬件还是软件方式来执行，取决于技术方案的特定应用和设计约束条件。专业技术人员可以对每个特定的应用来使用不同方法来实现所描述的功能，但是这种实现不应认为超出本发明的范围。

所属领域的技术人员可以清楚地了解到，为描述的方便和简洁，上述描述的系统、装置和单元的具体工作过程，可以参考前述方法实施例中的对应过程，在此不再赘述。

在本申请所提供的几个实施例中，应该理解到，所揭露的系统、装置和方法，可以通过其它的方式实现。例如，以上所描述的装置实施例仅仅是示意性的，例如，所述单元的划分，仅仅为一种逻辑功能划分，实际实现时可以有另外的划分方式，例如多个单元或组件可以结合或者可以集成到另一个系统，或一些特征可以忽略，或不执行。另一点，所显示或讨论的相互之间的耦合或直接耦合或通信连接可以是通过一些接口，装置或单元的间接耦合或通信连接，可以是电性，机械或其它的形式。

所述作为分离部件说明的单元可以是或者也可以不是物理上分开的，作为单元显示的部件可以是或者也可以不是物理单元，即可以位于一个地方，或者也可以分布到多个网络单元上。可以根据实际的需要选择其中的部分或者全部单元来实现本实施例方案的目的。

另外，在本发明各个实施例中的各功能单元可以集成在一个处理单元中，也可以是各个单元单独物理存在，也可以两个或两个以上单元集成在一个单元中。

所述功能如果以软件功能单元的形式实现并作为独立的产品销售或使用时，可以存储在一个计算机可读取存储介质中。基于这样的理解，本发明的技术方案本质上或者说对现有技术做出贡献的部分或者该技术方案的部分可以以软件产品的形式体现出来，该计算机软件产品存储在一个存储介质中，包括若干指令用以使得一台计算机设备(可以是个人计算机，服务器，或者网络设备等)执行本发明各个实施例所述方法的全部或部分步骤。而前述的存储介质包括：U盘、移动硬盘、只读存储器(ROM，Read-Only Memory)、随机存取存储器(RAM，Random Access Memory)、磁碟或者光盘等各种可以存储程序代码的介质。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应以所述权利要求的保护范围为准。
