AIR PASSAGE ASSEMBLY AND REFRIGERATOR HAVING SAME

20-06-2019 дата публикации
Номер:
WO2019114492A1
Принадлежит: 青岛海尔股份有限公司
Контакты:
Номер заявки: CN55-11-201877
Дата заявки: 15-11-2018

一种风道组件及具有该风道组件的冰箱
[1]

本申请要求了申请日为2017年12月13日,申请号为201711328306.X,发明名称为“一种风道组件及具有该风道组件的冰箱”的中国专利申请的优先权,其全部内容通过引用结合在本申请中。

技术领域

[2]

本发明涉及制冷装置领域,尤其涉及一种风道组件及具有该风道组件的冰箱。

背景技术

[3]

冰箱是现有家庭中的常用家电,所述冰箱包括制冷间室以及向所述制冷间室输送冷风以控制所述制冷间室的温度的风道组件。对于一般的机械冰箱而言,所述风道组件一般包括设置于所述制冷间室内的机械温控器,例如旋钮来调节制冷间室内的温度,在旋钮的周缘标注有多个数字代表温度档位,用户根据需要转动旋钮至相应的温度档位即可。但是,大多数的用户并不了解温度档位与该温度档位对应的温度的关系,所以易使调节后的制冷间室内的温度出现过冷或者过热的现象,影响储存至制冷间室内的食品的保鲜效果。

[4]

有鉴于此,有必要提供一种新的风道组件及具有该风道组件的冰箱,以解决上述问题。

[5]

发明内容

[6]

本发明的目的在于提供一种风道组件及具有该风道组件的冰箱。

[7]

为实现上述发明目的,本发明采用如下技术方案:一种风道组件,包括前盖板、与所述前盖板相配合的且具有风量分配腔的后盖板以及风道拨片,所述后盖板上设有与所述风量分配腔相连通的多个出风口,所述风道拨片用以调节多个所述出风口的大小;所述风道组件还包括穿过所述前盖板并与所述风道拨片相连接的转轴以及设于所述前盖板背离所述后盖板一侧的调控显示装置,所述调控显示装置包括圆盘状的显示板、设于所述显示板背离所述前盖板的一侧的挡板,所述显示板与所述挡板中的一个连接于所述转轴上以使所述显示板与所述挡板能够相对旋转,所述显示板上设有绕所述转轴设置于同一圆周上且标注有不同风量的多个显示区域,所述挡板上设有用以暴露所述显示区域的镂空部,所述显示板与所述挡板相对旋转时,不同的显示区域暴露于所述镂空部内。

[8]

作为本发明进一步改进的技术方案,所述显示板与所述转轴相连接,所述前盖板上与所述显示板相对应的位置处凸设有至少一根固定柱,所述显示板上贯穿设有与所述固定柱相配合的圆弧状的滑槽,所述挡板连接于所述固定柱远离所述前盖板的一端。

[9]

作为本发明进一步改进的技术方案,所述固定柱的数量为两根,所述滑槽的数量也为两个,两根所述固定柱与两个所述滑槽一一对应;两根所述固定柱分设于所述转轴的相对两侧 且两根所述固定柱距所述转轴的距离不同。

[10]

作为本发明进一步改进的技术方案,两个所述滑槽呈半圆弧状,且两个所述滑槽的端部位于所述显示板的同一直径上。

[11]

作为本发明进一步改进的技术方案,所述显示板与所述转轴相连接,所述调控显示装置还包括连接于所述显示板上用以驱动所述显示板转动的拨块。

[12]

作为本发明进一步改进的技术方案,所述拨块与所述显示板一体成型。

[13]

作为本发明进一步改进的技术方案,所述显示板朝向所述前盖板的一侧凸设有与所述转轴相配合的轴套,所述转轴上与所述轴套相配合的部位呈异形。

[14]

作为本发明进一步改进的技术方案,多个所述出风口位于同一圆周上,所述风道拨片包括与所述转轴相连接的圆形的转盘以及连接于所述转盘的外周且向所述后盖板所在的方向突伸的用以调节所述出风口的大小的风门片。

[15]

为实现上述发明目的,本发明还提供一种冰箱,所述冰箱包括上述的风道组件、控制所述冰箱运行的控制器以及与所述控制器通讯连接的电位器,所述电位器与所述转轴相连接,所述控制器根据所述电位器反馈的信息识别暴露于所述镂空部内的所述显示区域对应的风量并控制所述冰箱运行。

[16]

作为本发明进一步改进的技术方案,所述电位器包括电位器轴,所述电位器轴与所述转轴相连接,且所述电位器位于所述风量分配腔内;所述冰箱还包括固定于所述风量分配腔内以固定所述电位器的电位器固定座。

[17]

本发明的有益效果是:本发明中的风道组件在用户调节调控显示装置后,能够使用户直观地了解到调节后自出风口进入制冷间室内的风量,而大部分用户均了解风量与制冷间室内的温度成正比,从而便于用户直观地根据待储存的食品调节所述制冷间室内的温度,有利于食品的保鲜。

附图说明

[18]

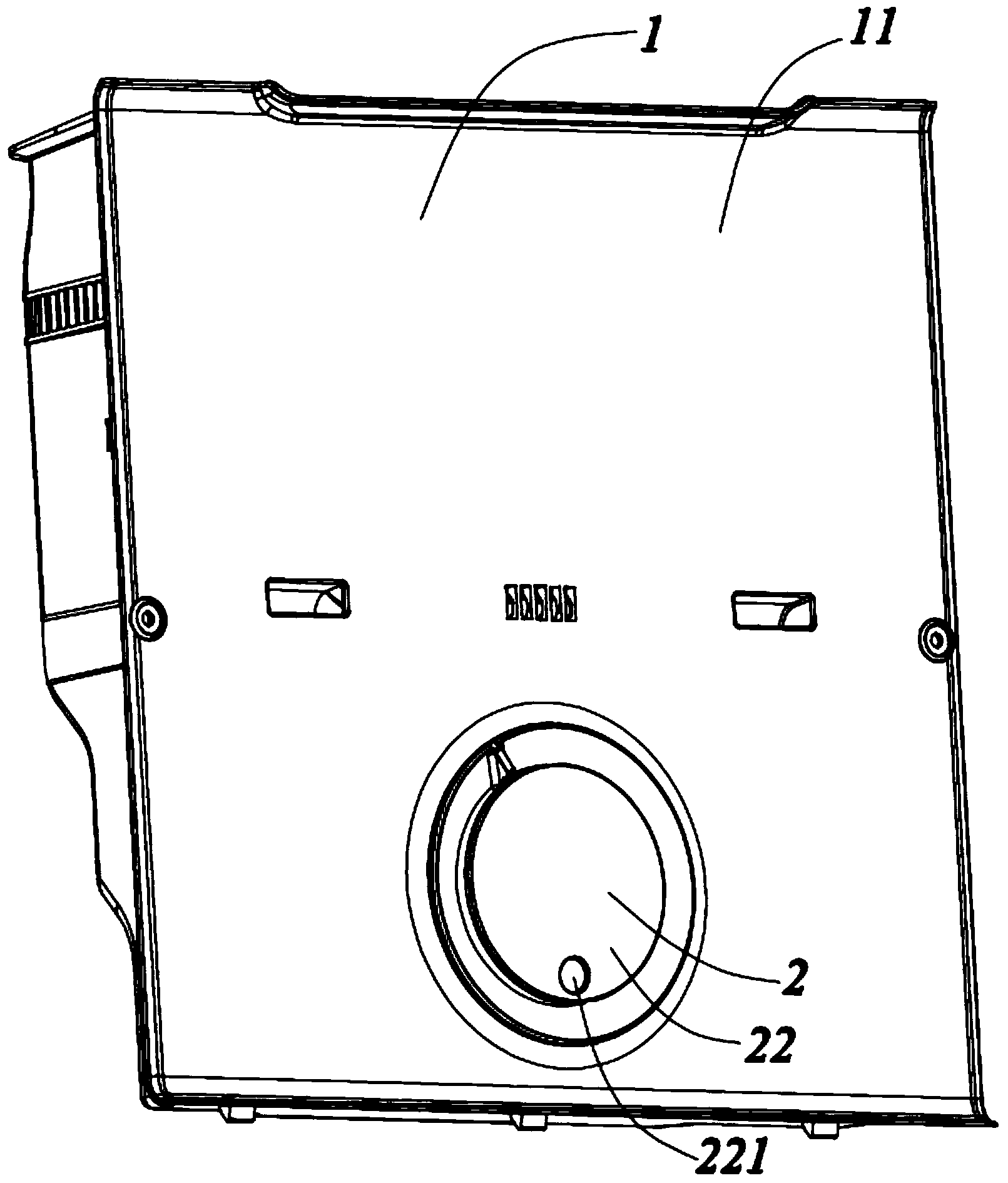

图1是本发明中的风道组件的结构示意图。

[19]

图2是图1的分解图。

[20]

图3是图2中的调控显示装置中的显示板的另一角度的结构示意图。

[21]

图4是图2中的电位器与电位器固定座的分解图。

[22]

图5是图2所示的风道组件仅向冷藏室提供冷风时风门片与出风口相配合的结构示意图。

[23]

图6是图2所示的风道组件同时向冷藏室与冷冻室共同提供冷风时风门片与出风口相配合结构示意图。

[24]

图7是图2所示的风道组件仅向冷冻室提供冷风时风门片与出风口相配合的结构示意图。

[25]

图8是图2所示的风道组件同时向冷藏室与冷冻室共同提供冷风时风门片与出风口相配合的另一结构示意图。

具体实施方式

[26]

以下将结合附图所示的各实施方式对本发明进行详细描述,请参照图1至图8所示,为本发明的较佳实施方式。

[27]

请参图1至图8所示,本发明提供一种风道组件1及具有该风道组件1的冰箱。所述冰箱包括制冷间室、给所述制冷间室提供冷量的制冷系统、将所述制冷系统产生的冷量输送至所述制冷间室的风道组件1以及控制所述冰箱运行的控制器。

[28]

所述风道组件1包括前盖板11、连接于所述前盖板11的后侧且具有风量分配腔131的后盖板13、连通所述风量分配腔131与所述制冷间室以将冷风输送至所述制冷间室内的风道、固定于所述后盖板13上的风机14、风道拨片15、穿过所述前盖板11并与所述风道拨片15相连接的转轴111以及设于所述前盖板11背离所述后盖板13一侧的调控显示装置2。

[29]

在将所述风道组件1组装于所述冰箱上时,所述前盖板11位于所述制冷间室内,以便于用户操控所述调控显示装置2。

[30]

所述风机14固定于所述风量分配腔131内以引导所述制冷系统产生的冷量进入风道内。

[31]

具体的,所述风机14包括固定于所述风量分配腔131内的风机支架以及固定于所述风机支架上的风机本体。同时,所述风量分配腔131内与所述风机本体相对应的位置处贯穿设有开口,以利于所述风机14的运行。

[32]

所述后盖板13上设有与所述风量分配腔131相连通的多个出风口12,所述风道拨片15用以调节多个所述出风口12的大小,以调节进入所述制冷间室内的风量。

[33]

具体地,多个所述出风口12位于同一圆周上,所述风道拨片15包括与所述转轴111相连接的圆形的转盘151以及连接于所述转盘151的外周且向所述后盖板13所在的方向突伸的用以调节所述出风口12的大小的风门片152,通过转动所述转轴111带动所述转盘151旋转,从而带动所述风门片152旋转以调节所述出风口12的大小。即通过所述风门片152与所述出风口12之间的配合来调节进入所述制冷间室内的风量,从而控制所述制冷间室的温度。

[34]

本发明中,所述制冷间室包括冷藏室以及冷冻室,所述出风口12包括将风量输送至冷藏室内的冷藏出风口以及将风量输送至冷冻室内的冷冻出风口,通过所述风门片152与冷藏出风口以及冷冻出风口之间的配合来调节进入冷藏室和冷冻室内的风量,从而控制所述冷藏室和冷冻室内的温度。

[35]

请参图5至图8所示,本实施例中以所述出风口12的数量为3为例进行说明,当然,于其他实施例中,所述出风口12的数量也可以为2或者为大于3的任意一个数。

[36]

具体地,三个所述出风口12为顺时针依次排列的第一出风口121、第二出风口122以及第三出风口123,其中第一出风口121为冷藏出风口,第二出风口122以及第三出风口123均为冷冻出风口。

[37]

所述风道拨片15包括两个间隔设置的风门片152,分别为能够完全遮蔽第一出风口121或者第二出风口122的第一风门片1521以及能够完全遮蔽第三出风口123或者第二出风口122的第二风门片1522。

[38]

以下分别说明本发明中通过转动所述风道拨片15使所述风道组件1仅向冷藏室提供冷风、仅向冷冻室提供冷风以及同时向冷藏室与冷冻室提供冷风时所述风门片152与所述出风口12的配合情况。

[39]

请参图5所示,所述风道组件1仅向所述冷藏室提供冷风,此时,所述第一风门片1521完全遮蔽所述第二出风口122时,所述第二风门片1522完全遮蔽所述第三出风口123,即,所述第一出风口处于打开状态,所述第二出风口122与所述第三出风口123处于关闭状态,所述风道组件1仅通过所述第一出风口121向所述冷藏室提供冷风。

[40]

请参图6所示,所述风道组件1同时向所述冷藏室与所述冷冻室提供冷风,此时,所述第一风门片1521同时遮蔽部分所述第一出风口121与部分所述第二出风口122,所述第二风门片1522遮蔽部分所述第三出风口123,从而,所述风道组件1通过部分所述第二出风口122以及部分所述第三出风口123向冷冻室提供冷风,通过部分所述第一出风口向冷藏室提供冷风。

[41]

请参图7所示,所述风道组件1仅向所述冷冻室提供冷风,此时,所述第一风门片1521完全遮蔽所述第一出风口121,所述第二风门片1522与所述第三挡片1323完全重合,即,所述第一出风口121处于关闭状态,所述第二出风口122与所述第三出风口123均处于打开状态,从而,所述风道组件1通过所述第二出风口122与所述第三出风口123仅向所述冷冻室提供冷风。

[42]

请参图8所示,所述风道组件1同时向所述冷藏室与所述冷冻室提供冷风,此时,所述第二风门片1522完全遮蔽所述第二出风口122,即,所述第二出风口122处于关闭状态,所述第一出风口121以及所述第三出风口123均处于打开状态,从而,所述风道组件1通过所述第三出风口123向冷冻室提供冷风,通过所述第一出风口向冷藏室提供冷风。

[43]

当然,于其他实施方式中,也可以根据需要通过改变所述风道拨片15的转动角度或者 通过改变风道拨片15的设置的数量和/或大小来改变出风口12的大小,以改变所述制冷间室的风量。

[44]

进一步地,所述前盖板11上设有用以收容所述转轴111的轴孔112,所述转轴111能够在所述轴孔112内绕所述转轴111的轴心转动以带动所述风道拨片15转动。

[45]

具体的,所述转轴111与所述风道拨片15一体成型,以简化所述风道组件1的装配步骤。

[46]

所述调控显示装置2包括圆盘状的显示板21、设于所述显示板21远离所述前盖板11的一侧的挡板22,所述显示板21与所述挡板22中的一个连接于所述转轴111远离所述转盘151的一端,以使所述显示板21与所述挡板22能够相对旋转且能够带动所述风道拨片15共同旋转以调节所述出风口12的大小。

[47]

所述显示板21上设有围绕所述转轴111设置于同一圆周上且标注有不同风量的多个显示区域211,所述挡板22上设有用以暴露多个所述显示区域211中的一个的镂空部221,在所述显示板21与所述挡板22相对旋转时,不同的显示区域211暴露于所述镂空部221内,结构简单且便于用户操作。

[48]

当用户调节完毕后,暴露于所述镂空部221内的显示区域211对应的风量即为进入所述冷冻室和冷藏室的风量,用户能够直观地了解到调节后的进入冷冻室和冷藏室的风量,而大部分用户均了解风量与制冷间室内的温度成正比,从而便于用户根据待储存的食品调节所述制冷间室内的温度,有利于食品的保鲜。

[49]

本实施方式中,所述显示板21与所述转轴111相连接,以通过转动所述显示板21带动所述风道拨片15转动。

[50]

当然,于其他实施方式中,也可以是所述挡板22与所述转轴111相连接,以通过转动所述挡板22带动所述风道拨片15转动。

[51]

具体地,所述显示板21朝向所述前盖板11的一侧凸设有与所述转轴111相配合的轴套212,所述转轴111上与所述轴套212相配合的部位呈异形,以使所述转轴111与所述显示板21能够同步转动。

[52]

进一步地,所述轴孔112的内径与所述轴套212的外径相同,在将所述显示板21安装至所述前盖板11上后,所述轴套212套设于所述转轴111上且收容于所述轴孔112内,以使所述调控显示装置2结构比较紧凑,体积较小。

[53]

进一步地,所述前盖板11上靠近所述轴孔112的位置处凸设有至少一根固定柱113,所述挡板22连接于所述固定柱113远离所述前盖板11的一端,以将所述挡板22固定于所 述前盖板11上。

[54]

所述显示板21位于所述前盖板11与所述挡板22之间,同时,所述显示板21上贯穿设有与所述固定柱113相配合的圆弧状的滑槽213,在转动所述显示板21时,所述固定柱113沿所述滑槽213移动,所述显示板21与所述挡板22相对旋转,以将不同的显示区域211暴露于所述镂空部221内。

[55]

本实施方式中,所述前盖板11上设有两根固定柱113,两根所述固定柱113分设于所述轴孔112的相对两侧,所述显示板21上贯穿设有与两个所述固定柱113一一对应的两个滑槽213,一方面,增强所述挡板22的固定强度,另一方面,能够提高所述显示板21转动的稳定性。

[56]

两根所述固定柱113距所述轴孔112的距离不同,以能够根据需要改变所述显示板21转动的范围,即两个所述滑槽213越长,显示板21转动调节的范围越大。

[57]

本实施方式中,两个所述滑槽213均呈半圆弧状,且两个所述滑槽213的端部位于所述显示板21的同一直径上。

[58]

可选地,所述调控显示装置2还包括连接于所述显示板21上用以驱动所述显示板21转动的拨块23,以便于用户通过驱动所述拨块23来驱动所述显示板21转动,便于操作。

[59]

具体地,所述拨块23与所述显示板21一体成型。

[60]

进一步地,所述冰箱还包括与所述控制器通讯连接的电位器3,所述电位器3与所述转轴111相连接。

[61]

具体地,所述电位器3包括电位器轴31,所述电位器3通过将电位器轴31与所述转轴111连接,从而实现所述电位器3与所述显示板21的同步转动。

[62]

在转动所述显示板21后,所述电位器3能够输出与所述显示板21位置对应的信号给所述控制器,所述控制器根据所述电位器3反馈的信号识别出暴露于所述镂空部221内的所述显示区域211对应的风量并根据该风量控制所述冰箱的运行,上述冰箱的运行包括压缩机的启停以及风机14的转速等。

[63]

进一步地,所述冰箱还包括固定于所述风量分配腔131内的用以固定所述电位器3的电位器固定座4,以将所述电位器3固定于所述风量分配腔131内。

[64]

所述电位器固定座4上与所述电位器轴相对应的位置处设有供所述电位器轴31穿过的穿孔41,所述电位器轴31穿过所述穿孔41并连接至所述转轴111上以将所述电位器3固定于所述电位器固定座4上,使所述电位器3与所述显示板21同步转动。

[65]

综上所述,本发明中的风道组件1在用户调节调控显示装置2后,能够使用户直观地了 解到调节后自出风口12进入制冷间室内的风量,而大部分用户均了解风量与制冷间室内的温度成正比,从而便于用户直观地根据待储存的食品调节所述制冷间室内的温度,有利于食品的保鲜。

[66]

应当理解,虽然本说明书按照实施方式加以描述,但并非每个实施方式仅包含一个独立的技术方案,说明书的这种叙述方式仅仅是为清楚起见,本领域技术人员应当将说明书作为一个整体,各实施方式中的技术方案也可以经适当组合,形成本领域技术人员可以理解的其他实施方式。

[67]

上文所列出的一系列的详细说明仅仅是针对本发明的可行性实施方式的具体说明,它们并非用以限制本发明的保护范围,凡未脱离本发明技艺精神所作的等效实施方式或变更均应包含在本发明的保护范围之内。



[1]

An air passage assembly (1) and a refrigerator having the air passage assembly (1). The air passage assembly (1) comprises: a front cover plate (11); a rear cover plate (13) having a plurality of air outlets (121, 122, 123); an air outlet adjustment member (15); a rotary shaft (111) passing through the front cover plate (11) and connected to the air outlet adjustment member (15); and a control display device (2). A refrigerator having the control display device enables a user to intuitively and conveniently adjust a temperature in a refrigeration cabinet according to the type of food to be stored, thereby facilitating food preservation.

[2]



一种风道组件,包括前盖板、与所述前盖板相配合的且具有风量分配腔的后盖板以及风道拨片,所述后盖板上设有与所述风量分配腔相连通的多个出风口,所述风道拨片用以调节多个所述出风口的大小;其特征在于:所述风道组件还包括穿过所述前盖板并与所述风道拨片相连接的转轴以及设于所述前盖板背离所述后盖板一侧的调控显示装置,所述调控显示装置包括圆盘状的显示板、设于所述显示板背离所述前盖板的一侧的挡板,所述显示板与所述挡板中的一个连接于所述转轴上以使所述显示板与所述挡板能够相对旋转,所述显示板上设有绕所述转轴设置于同一圆周上且标注有不同风量的多个显示区域,所述挡板上设有用以暴露所述显示区域的镂空部,所述显示板与所述挡板相对旋转时,不同的显示区域暴露于所述镂空部内。

如权利要求1所述的风道组件,其特征在于:所述显示板与所述转轴相连接,所述前盖板上与所述显示板相对应的位置处凸设有至少一根固定柱,所述显示板上贯穿设有与所述固定柱相配合的圆弧状的滑槽,所述挡板连接于所述固定柱远离所述前盖板的一端。

如权利要求2所述的风道组件,其特征在于:所述固定柱的数量为两根,所述滑槽的数量也为两个,两根所述固定柱与两个所述滑槽一一对应;两根所述固定柱分设于所述转轴的相对两侧且两根所述固定柱距所述转轴的距离不同。

如权利要求3所述的风道组件,其特征在于:两个所述滑槽呈半圆弧状,且两个所述滑槽的端部位于所述显示板的同一直径上。

如权利要求1所述的风道组件,其特征在于:所述显示板与所述转轴相连接,所述调控显示装置还包括连接于所述显示板上用以驱动所述显示板转动的拨块。

如权利要求5所述的风道组件,其特征在于:所述拨块与所述显示板一体成型。

如权利要求2或5所述的风道组件,其特征在于:所述显示板朝向所述前盖板的一侧凸设有与所述转轴相配合的轴套,所述转轴上与所述轴套相配合的部位呈异形。

如权利要求1所述的风道组件,其特征在于:多个所述出风口位于同一圆周上,所述风道拨片包括与所述转轴相连接的圆形的转盘以及连接于所述转盘的外周且向所述后盖板所在的方向突伸的用以调节所述出风口的大小的风门片。

一种冰箱,其特征在于:所述冰箱包括如权利要求1-8中任意一项所述的风道组件、控制所述冰箱运行的控制器以及与所述控制器通讯连接的电位器,所述电位器与所述转轴相 连接,所述控制器根据所述电位器反馈的信息识别暴露于所述镂空部内的所述显示区域对应的风量并控制所述冰箱运行。

如权利要求9所述冰箱,其特征在于:所述电位器包括电位器轴,所述电位器轴与所述转轴相连接,且所述电位器位于所述风量分配腔内;所述冰箱还包括固定于所述风量分配腔内以固定所述电位器的电位器固定座。
