AUTOMATED HAIR TRANSPLANT DEVICE

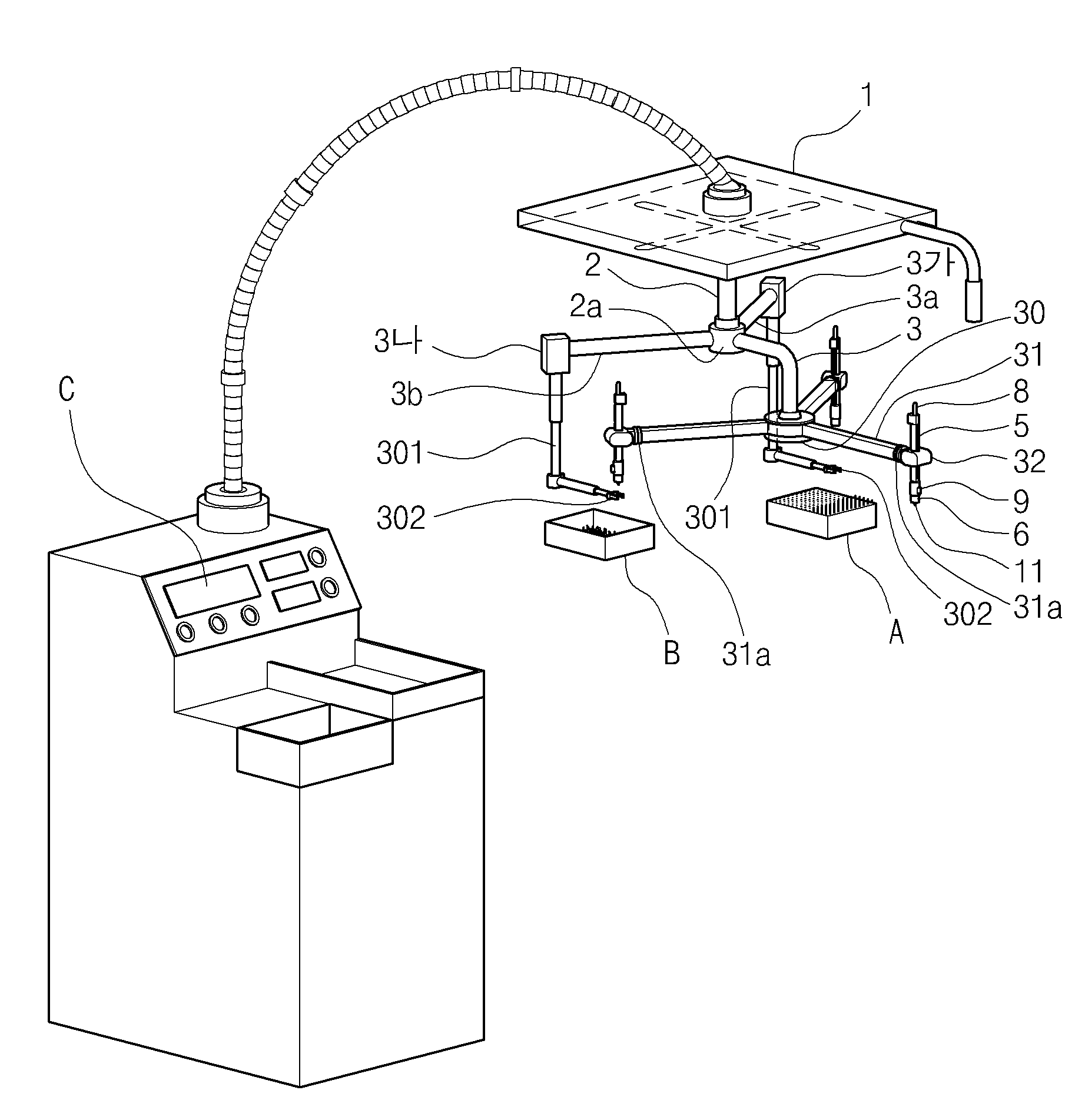

이와 같이 된 본 발명은 이식하기 위해 일정규격으로 준비한 식모할 모발을 모낭부분이 식모바늘 첨단부 내측에 삽입되도록 식모바늘 속에 넣어 자연이탈되지 않게 지지시킨 식모바늘을 준비하고, 식모바늘 투입부에서 식모바늘장치부에 투입한 다음 이를 식모할 위치에 이동시켜서 표시한 식모위치에 식모바늘을 투입한 후 승강봉에 장치된 모발압착봉을 작동시켜 투입부에 삽입된 모발이 식모된 부위에서 이완되지 않도록 모발압착봉으로 지지시키고 그 상태에서 식모바늘을 두피에서 뽑아내어 모발과 바늘을 분리하고 모발 압착봉을 원위치시킨 후 식모바늘 장치부를 이동위치로 상승시키면 모발의 식모가 완성된다.

이어서 모발이 배출된 식모바늘장치부는 식모바늘 분리부로 이동되며 식모부에서 식모바늘분리부로 식모바늘장치부가 이동되면 식모바늘분리부에 있던 식모바늘장치부는 식모바늘투입부로 이동하게 되고 식모바늘투입부에 있던 식모바늘장치부는 식모부로 이동하는 이동이 동시에 일어나게 된다.

이어서 식모바늘 분리부에서는 전동집게가 접근하여 모발이 배출된 식모바늘을 승강봉 하단 바늘홀더에서 분리하게 되고, 식모바늘 투입부에서는 식모할 모발이 수용된 식모바늘을 전동집게가 집어서 식모바늘장치부의 승강봉 하단 바늘홀더에 결합시키게 되는바, 모발식모부로 식모바늘장치부가 이동되면 그 위치에서 모발식모가 이루어지고 모발식모 후 모발이 배출된 식모바늘은 식모바늘 분리부에서 분리되며 식모바늘이 분리된 식모바늘장치부는 식모바늘 투입부에서 식모할 모발을 공급받아 식모부로 이동되어 식모작업을 속행할 수 있는 동작이 반복됨으로 모발 식모부 위치에서는 지속적으로 모발 심기가 이루어지게 되는 즉, 신속하고 능률적으로 모발식모가 이루어지게 된다.

한편, 식모바늘 장치부에는 제1서보모터에 구동되는 승강봉이 장치되어 승강봉 하단에 바늘홀더가 형성되어 식모바늘이 삽입되면 스프링에 조여지는 조임구가 식모바늘을 홀딩하여 지지하게 되고, 제1서브모터에 의하여 승강거리가 계산된 범위 내에서 승강작동을 하게 되며, 승강봉 속에는 모발압착봉이 장치되어 있어서 제2서보모터에 의하여 승강작동되므로 식모바늘이 두피에 투입되면 그 속에 수용된 모발을 모발 압착봉이 압착하여 식모위치에 유지시키고 바늘이 상승할 때 압착봉이 모발을 눌러 식모바늘만 상승하게 하므로 모발과 식모바늘이 분리되고 식모바늘이 두피표면으로 외출된 후 모발압착봉도 원위치로 상승하게 되어 식모동작이 완성되는 것인데 이러한 일련의 작동은 승강봉과 모발압착봉의 구분동작에 따라 착오없이 이행될 수 있다.

이어서 모발을 배출한 식모바늘이 장치된 식모바늘장치부가 식모바늘 분리부에 당도하면 그 위치에 장치된 전동집계가 접근하여 식모바늘을 집어서 바늘홀더에서 뽑아내고 다음 단계로 이동되면 모발이 수용되어 대기중인 식모바늘을 바늘투입부에 장치된 전동집게가 집어서 식모바늘장치부의 승강봉 하단 바늘홀더에 투입하여 식모부로 이동되는바, 식모와 바늘분리 및 바늘투입의 세가지 작업이 각자의 위치에서 동시에 이루어지므로 모발식모부에서는 계속하여 모발을 심게 되는 연속식모가 이루어지게 된다.

한편, 본 발명의 식모바늘장치부는 한 개 또는 다수개의 승강봉을 장치할 수 있고 승강봉마다 바늘홀더가 구비되고 모발압착봉이 장치되기 때문에 한번에 한 개씩 또는 한번에 여러 개의 모발을 식모부에 식모 할 수 있게 되며 모발이 심어지는 형태는 식모위치에 맞추어 일정한 경사도를 가지게 심어지게 되고 그 모양은 일렬로 또는 곡선상에 심거나 식모 면적 내에서 불규칙하게 심어서 모발이 자라나면 자연스러움을 도모할 수 있게 된다.

그러므로 본 발명은 식모작업의 능률화를 달성하고 의사와 식모관계자의 작업피로를 해소시킬 수 있으며 과로에 의한 식모 차질을 최대로 예방할 수 있게 되는 이점을 얻을 수 있는 것이다.
