Устройство для восстановления информации

15-12-1978 дата публикации
Номер:
SU637863A1
Принадлежит: Предприятие П/Я Г-4783
Контакты: 02 ЛЕНИНГРАД
Номер заявки: 1961351
Дата заявки: 24-09-1973

[1]

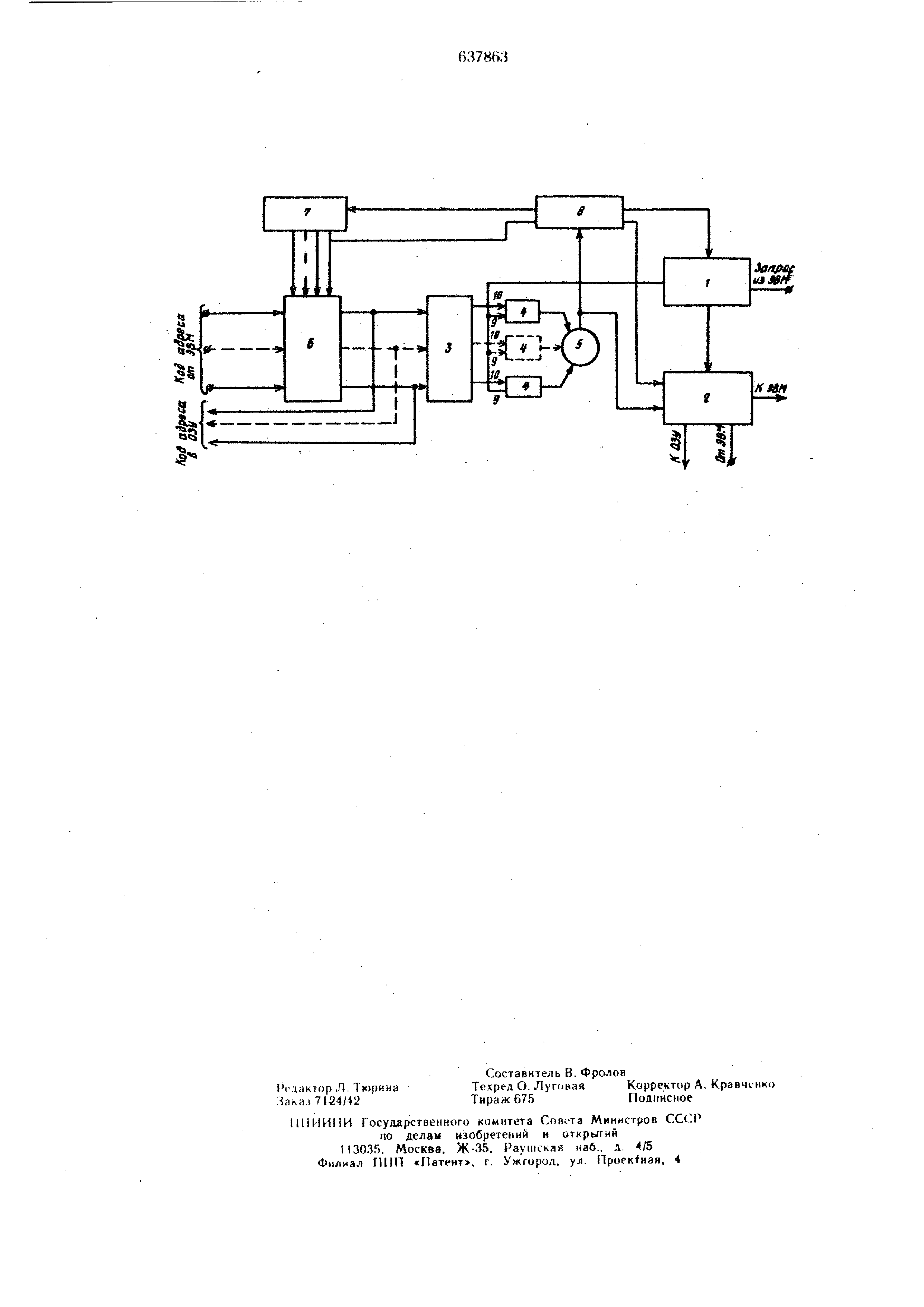

Kfi.M адреса. На чсрпже по;. 9 м И) показаны входы элементов памяти.

[2]

В режиме начальной установки при вклк чемии питания на выходе блсжа I устанавливается нотенциал, обеспечивающий запись информации во все элементы 4, количество которых равно количеству строк (координат X) в матрице ЗУ. После записи информации на выходе элемента И 5 устанавливается потенциал, который соответствует разрешению обращения к оперативному запоминающему устройству (ОЗУ). При подаче на вход устройства первого импульса запроса этот сигнал разрешает прохождение запроса в ОЗУ. По окончании импульса запроса со входов 9 элементов 4 снимается управляющий потенциал, и состояние элементов памяти в дальнейшем определяется выборкой соответствующего выхода дешифратора 3, а прохождение импульсов запроса на выходы ОЗУ зависит только от отсутствия необходимости регенерации в ОЗУ. Поскольку элементы 4 сохраняют полученный заряд в течение некото-,, рого времени, на выходе элемента И 5 сохраняется потенциал,, обеспечивающий разрешение обращения к ОЗУ. После начальной установки и прохождения запроса к ОЗУ устройство находится в состоянии готовности к работе с ЭВМ; коммутатор fi обеспечивает прием адреса на входы ОЗУ, а также на входы дешифратора 3, и запрещает прием кода адреса от счетчика 7. поэтому на выходах коммутатора присутствует код адреса от ЭВМ. Блок 2 формирует сигнал разреи1ения обращения.

[3]

При каяадом обращении к ОЗУ для считывания или записи происходит автоматическое восстановление информации во всех элементах памяти соответствующей строки ОЗУ. При этом происходит также цодзаряд элемента памяти и этой же строки в устройстве восстановления информации.

[4]

Если при решении ЭВМ задачи время между выборками каждой строки матрицы памяти ОЗУ не превышает допустимого времени хранения информации, то прерывание обращений к ОЗУ не потребуется, и потеря времени на восстановление отсутствует. Если это условие не соблюдается или задача, решается с использованием только части ОЗУ (по строкам), то по проп1ествии времени , равного времени хранения информации в элементах 4, происходит разряд емкости в олном н.ти нескольких из них. В этом случае на выходе элемента И Г) появ .ястся такой потенциал, который через блок 2 запрещает обращение к ОЗУ от ЭВМ,

[5]

а через блок 8 и коммутатор 6 подачу

[6]

кода адреса от ЭВМ. Одновременно происходит запуск блока 8 управления счетчиком адреса, который через коммутатор б начинает подавать на адресные входы ОЗУ и дешифратора 3 последовательные коды адресов восстановления. В то же время от блока 8 блок 2 на входы ОЗУ начинают поступать импульсы запроса при восстановлении с максимальной для данного типа ОЗУ частотой.

[7]

После окончания полного цикла работы счетчика 7 заканчивается регенерация информации в ОЗУ и элементах 4 памяти, и на выходе элемента 5 устанавливается потенциал , разрешающий обращение к ОЗУ от ЭВМ.

[8]

Описываемое устройство позволяет получать выигрыш в быстродействии связанного с ним ОЗУ в результате сокращения числа циклов восстановления.

[9]

Формула изобретения

[10]

Устройство для восстановления информации , содержащее коммутатор адреса, соответствующие входы которого соединены с

[11]

Выходами счетчика адреса и выходами блока управления счетчиком адреса, другие выходы которого подключены к соответствующим входам счетчика адреса и блока разрешения , отличающееся тем, что, с целью сокращения числа циклов восстановления,, оно

[12]

содержит блок памяти, блок начальной установки , элемент И и дешифратор, входы которого подключены к выходам коммутатора адреса, а выходы - к первым входам блока памяти, вторые входы которого соединены с блоком начальной установки, а выходы через элемент И - с блоком разрешения и блоком управления счетчиком адреса, который соединен с блоком начальной установки , выход которого соединен со входом блока разрещения.

[13]

Источники информации, принятые во вни мание при экспертизе:

[14]

1.«Электроника, 1971, № 8, с. 37-38.

[15]

2.«Вычислительная техника. Экспрессинформация , вып. 25, 1972, с. 8--11.
