RAIN SENSOR AND INTEGRAL COVER FOR HIGH-PASS TERMINAL

이하, 첨부된 도면에 의거 본 고안을 설명하면 다음과 같다.

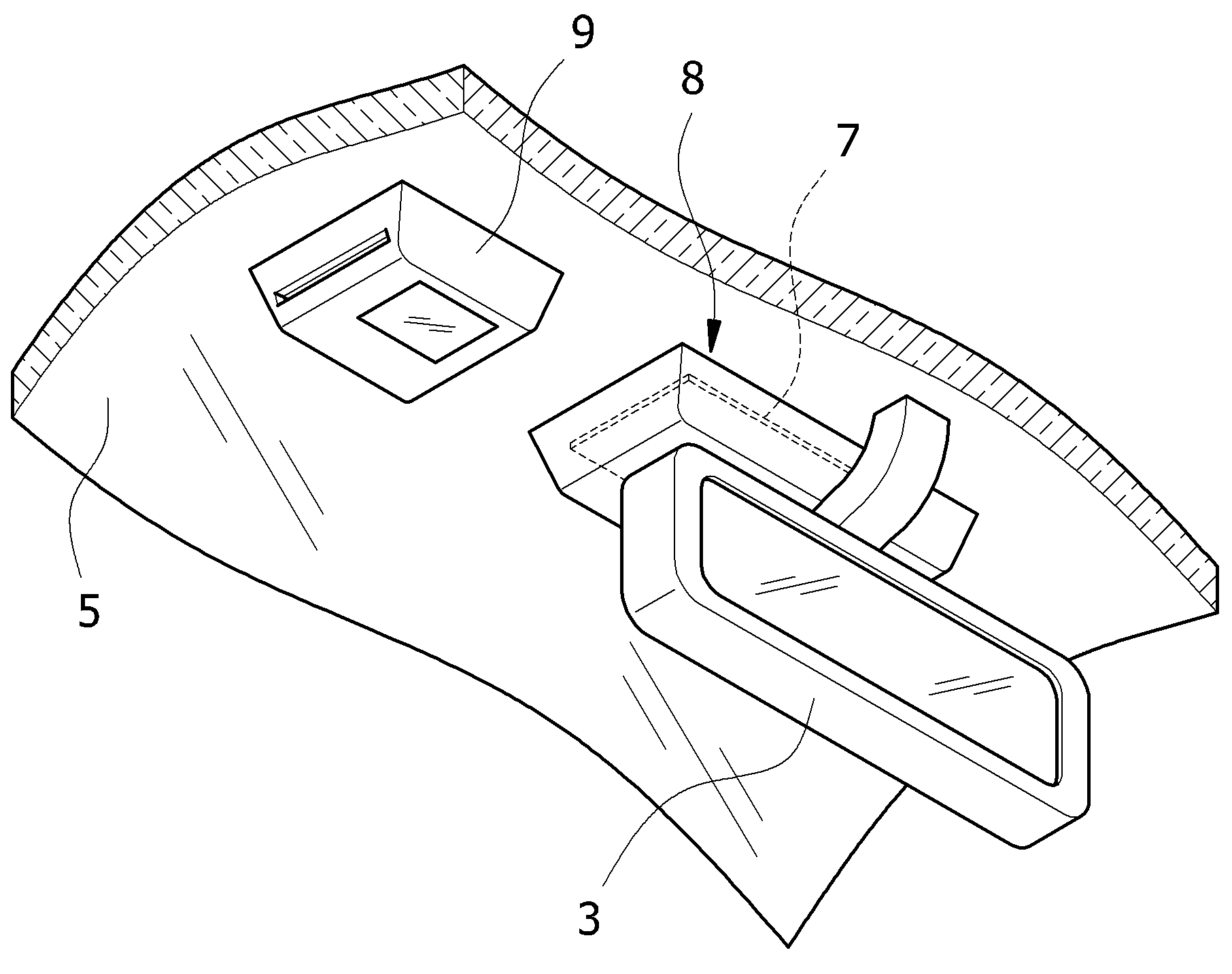

도 2 내지 도 8에서 나타낸 것과 같이, 본 고안의 일 실시예에 따른 우적센서 및 하이패스단말기 일체형 커버는 우적센서(7) 및 하이패스단말기(9)를 동시에 차폐하는 커버본체(10)와, 상기 커버본체(10)의 일측에 관통되는 카드삽입홀(11) 및 상기 커버본체(10)를 전방유리(5)에 부착시키는 커버고정부(12)를 포함한다.

도 2 및 도 3을 참조하여, 상기 커버본체(10)는 차량의 전방유리(5) 내측면에 배치되는 우적센서(7) 및 이 우적센서(7)의 인접부에 배치되는 하이패스단말기(9)를 동시에 덮어씌우기 위해 내부공간이 마련되고 차량의 전방유리(5)를 향하는 일측이 개방된 사각 박스 구조로 되어 있다.

상기 카드삽입홀(11)은 상기 하이패스단말기(9)가 배치되는 커버본체(10)의 일측에 관통되어 상기 커버본체(10) 내의 하이패스단말기(9)로 하이패스카드(미도시)를 삽입할 수 있게 하는 관통공 구조로 되어 있다.

상기 커버고정부(12)는 상기 커버본체(10)가 전방유리(5)에 부착되게 하는 것이다.

이를 보다 상세히 설명하면, 상기 우적센서(7)의 일측에는 전방유리(5)로 부착되는 베이스판(7a)이 마련되고, 이에 대응되는 상기 커버고정부(12)는, 상기 베이스판(7a)에 대응되는 상기 커버본체(10)의 테두리를 따라 상기 베이스판(7a)으로 별도의 체결구(20)를 장착하기 위한 복수의 체결고정부재(12a) 및 상기 하이패스단말기(9)를 차폐하는 상기 커버본체(10)의 테두리 단면에 전방유리(5)와 접착되는 접착부재(12b)를 포함한다.

여기서, 상기 체결고정부재(12a)는 플랜지나 리브 또는 보스 형태로 형성할 수 있고, 상기 접착부재(12b)는 양면테이프를 사용할 수 있다.

그리고, 상기 커버본체(10)는 하이패스단말기(9)와 일직선상에 놓이는 배면 일측이 관통되어 하이패스단말기(9)의 엘시디를 외부에서 육안으로 확인할 수 있게 하는 엘시디확인창(13)이 마련되어 있다.

그리고, 도 4 내지 도 8을 참조하여, 상기 하이패스단말기(9)는 측방으로 돌출되는 리셋스위치(9a)가 마련되고, 상기 리셋스위치(9a)와 대응되는 커버본체(10) 내측면에 배치되어 상기 리셋스위치(9a)를 가압하는 스위치가압부(14)가 마련되어 있다.

여기서, 상기 스위치가압부(14)는 커버본체(10) 내측면에서 상기 리셋스위치(9a)를 향해 돌출된 돌기 구조로 되며, 특히 상기 리셋스위치(9a)는 외주면이 라운드진 곡면 구조이고, 이에 대응되는 상기 스위치가압부(14)도 상기 하이패스단말기(9)로 상기 커버본체(10) 장착시 상기 리셋스위치(9a)의 외주면에 맞닿아 슬라이딩되면서 상기 리셋스위치(9a)를 가압할 수 있게 외주면이 라운드진 곡면 구조로 되어 있다.

한편, 하이패스단말기(9)의 도난 방지를 위해 리셋스위치(9a)를 동시에 조작하기 어렵게 되도록 상기 리셋스위치(9a)는 하이패스단말기(9)의 외측면을 따라 복수개가 마련될 수 있고, 이에 대응되는 상기 스위치가압부(14)도 복수개가 마련될 수 있다.

그리고, 상기 하이패스단말기(9) 내에는 엔에프씨안테나(9b)가 마련되고, 이에 대응되는 상기 커버본체(10)의 내측면에 설치되어 하이패스단말기와 통신하고, 상기 하이패스단말기(9)의 탈거시 통신이 단절되면서 하이패스단말기(9)가 리셋되도록 하는 리셋안테나(15)가 마련되어 있다.

여기서, 상기 엔에프씨안테나(9b,15) 간은 상기와 같이 일정간격 이격된 상태로 배치되는 비접촉식 배치 구조로 할 수도 있고, 또는 각각의 안테나에서 단자를 형성하여 단자끼리 접속되도록 하는 접촉식으로 할 수도 있다.

이러한 구성에 따른 본 고안의 일 실시예에 따른 우적센서 및 하이패스단말기 일체형 커버의 설치 과정을 살펴보면, 우선 차량의 전방유리(5) 정중앙부에 우적센서(7)를 배치하고 그 인접부에 하이패스단말기(9)를 부착한다.

이때, 상기 우적센서(7)는 베이스판(7a)을 먼저 전방유리(5)에 부착한 상태에서 이 베이스판(7a) 상에 우적센서(7)를 고정시킨다.

그런 다음, 상기 커버본체(10)로 상기 우적센서(7) 및 하이패스단말기(9)를 덮어씌운다.

이때, 상기 커버본체(10)를 차폐하는 과정에서 이 커버본체(10) 내측면의 각 스위치가압부(14)들이 대응되는 하이패스단말기(9)의 리셋스위치(9a)들을 각각 가압하여 작동시키게 되고, 또한, 커버본체(10)의 내측면의 리셋안테나(15)가 하이패스단말기(9)의 엔에프씨안테나(9b)와 동일선상에 근접 배치되어 근거리 무선통신이 가능하게 된다.

그리고, 상기 커버본체(10)의 카드삽입홀(11)은 하이패스단말기(9)의 카드삽입부(미도시)와 일직선상에 놓이게 되고, 커버본체(10)의 엘시디확인창(13)은 하이패스단말기(9)의 엘시디와 동일선상에 놓이게 된다.

그리고 나서, 상기 커버고정부(12)의 체결고정부재(12a)를 통해서는 별도의 체결구(20)로 커버본체(10)의 일측을 베이스판(7a)에 체결 고정시키고, 이와 동시에 커버본체(10)의 타측은 접착부재(12b)로 커버본체(10)의 테두리와 전방유리(5)를 접착시켜 커버본체(10)의 설치를 완성한다.

이러한 상태에서 상기 커버본체(10)의 카드삽입홀(11)로 하이패스카드를 삽이할 수 있게 되고, 또한, 엘시디확인창(13)을 통해서는 하이패스단말기(9) 상에 표시되는 엘시디를 육안으로 확인할 수 있게 된다.

한편, 커버본체(10)를 분리하게 되면 스위치가압부(14)와 리셋스위치(9a)가 분리되면서 가압이 해제되어 하이패스단말기(9)가 리셋되고, 이에 더해 하이패스단말기(9)의 엔에프씨안테나(9b)와 커버본체(10)의 리셋안테나(15)도 분리되면서 하이패스단말기(9)가 리셋되도록 되어 있어 하이패스단말기(9)의 도난을 방지할 수 있게 된다.

위와 같이, 본 고안의 일 실시예에 따른 우적센서 및 하이패스단말기 일체형 커버는 하이패스단말기(9)와 우적센서(7)를 동시에 차폐하는 커버본체(10)를 마련함으로써, 하이패스단말기만 외부로 노출되는 것을 방지하여 그 결과 차량의 실내 공간 전체에 대한 미려함을 제공할 수 있게 되는 것이다.

또한, 상기 커버본체(10)의 일측에 관통된 엘시디확인창(13)을 마련하여 하이패스단말기(9)의 엘시디를 외부에서 확인할 수 있도록 함으로써, 하이패스단말기의 엘시디 확인이 용이하게 되면서 그 결과 안전 운전을 도모할 수 있게 되는 것이다.

또한, 상기 하이패스단말기(9)의 측방으로 돌출되는 리셋스위치(9a)에 대해서, 상기 리셋스위치(9a)와 대응되는 커버본체(10) 내측면에 배치되어 상기 리셋스위치(9a)를 가압하는 스위치가압부(14)를 마련함으로써, 하이패스단말기를 전방유리에 부착한 후에도 그 조작이 가능하게 되면서 결과적으로 하이패스단말기의 리셋 조작이 수월하게 되도록 하는 것이다.

또한, 상기 리셋스위치(9a)의 외주면이 라운드진 곡면 구조에 대해서, 이에 대응되는 상기 스위치가압부(14)는 상기 하이패스단말기(9)로 상기 커버본체(10) 장착시 상기 리셋스위치(9a)의 외주면에 맞닿아 슬라이딩되면서 상기 리셋스위치(9a)를 가압할 수 있게 외주면이 라운드진 곡면 구조가 되게 함으로써, 커버본체의 장착과 동시에 리셋스위치도 작동되면서 그 결과 작업 공수가 삭감되도록 하는 것이다.

또한, 상기 리셋스위치(9a)가 하이패스단말기(9)의 외측면을 따라 복수개가 마련된 것에 대해서, 이에 대응되는 스위치가압부(14)가 복수개가 마련됨으로써, 도난 시도시 복수개의 리셋스위치를 동시에 조작하기가 어렵게 되어 하이패스단말기의 도난을 방지할 수 있게 되는 것이다.

또한, 상기 우적센서(7)의 일측에 전방유리(5)로 부착되는 베이스판(7a)이 마련된 것에 대해서, 이에 대응되는 상기 커버고정부(12)는, 상기 베이스판(7a)에 대응되는 상기 커버본체(10)의 테두리에 상기 베이스판(9a)으로 별도의 체결구를 장착하기 위한 체결고정부재(12a) 및 상기 하이패스단말기(9)를 차폐하는 상기 커버본체(10)의 테두리에 전방유리(5)와 접착되는 접착부재(12b)를 마련함으로써, 그 결과 커버본체 테두리 전체에 대한 부착이 이루어져 커버본체의 장착 상태가 안정적이고 견고하게 되도록 하는 것이다.

또한, 상기 하이패스단말기(9)는 엔에프씨안테나(9b)가 마련된 것에 대해서, 이에 대응되는 상기 커버본체(10)의 내측면에 설치되어 하이패스단말기(9)와 통신하고, 상기 하이패스단말기(9)의 탈거시 통신이 단절되면서 하이패스단말기(9)를 리셋시키는 리셋안테나(15)를 마련함으로써, 하이패스단말기에 대한 도난 발생시 사용자가 신속하게 인지하여 대응할 수 있게 되는 것이다.

이상에서와 같이, 본 고안은 상기의 바람직한 실시예를 들어 설명하였으나, 이러한 실시예를 종래의 공지 기술과 단순히 조합 적용한 변형예는 물론 본 고안의 실용신안등록청구범위와 상세한 설명에서 본 고안이 속하는 기술 분야의 당업자가 극히 용이하게 변경하여 이용할 수 있는 모든 기술들은 본 고안의 기술범위에 당연히 포함된다고 보아야 할 것이다.
